검사 생성

역할이 있는 프로젝트 구성원: 관리자 또는 협력자는 두 자산 간 스캔 대 BIM 편차 검사를 통해 씬을 생성할 수 있습니다. 검사는 계획된 조건과 건설 당시 조건 간의 편차 분석 결과를 보여줍니다.

검사를 작성하기 위한 전제 조건은 다음과 같습니다:

• 두 자산은 1개의 포인트 클라우드(LAS, E57, LGSx, B2G)와 1개의 모델(IFC, RVT, NWD)입니다.

• 두 자산은 정렬되어 있습니다

두 자산이 동일한 사용자 정의 좌표계(UCS)에서 지리참조가 이루어져 있다면, 먼저 수작업이 필요하지 않습니다. 자산 중 하나만 지리 참조가 되어 있다면, 안내된 작업 흐름을 따라 정렬하세요: 시각적 비교 장면 만들기.

새로운 검사 생성

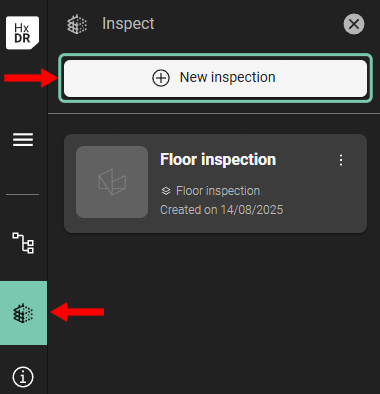

1. 내비게이션 바에 "검사" 탭이 있습니다:

2. "새 검사" 명령을 클릭하면 대화 상자가 열립니다. 검사에 이름을 붙이세요.

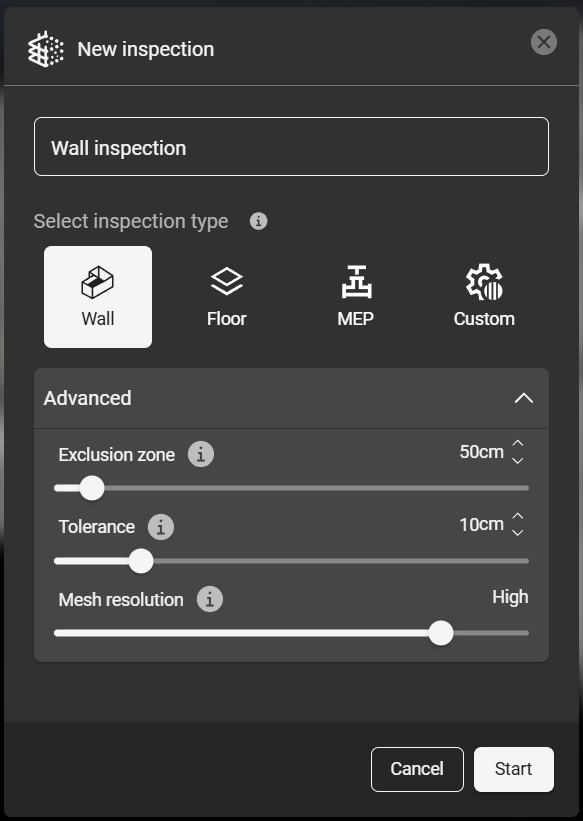

3. 검사 매개변수를 선택하고 "시작"을 클릭하세요. 벽, 바닥, MEP 시나리오에 권장되는 기본 매개변수와 사용자 지정 설정이 있습니다. 고급 매개변수는 수동으로 조정할 수 있습니다:

   1. 배제 구역 - 이 범위를 벗어난 지점은 검사 분석에서 제외되어 잠재적인 오류를 제거합니다.

   2. 허용오차 - 설계 모델(BIM)과 시공 상태(포인트 클라우드) 사이의 허용 가능한 편차 범위입니다. 오차는 분석 결과를 볼 때 동적으로 조정할 수도 있습니다.

   3. 메시 해상도 - 삼각측량된 메시의 세부 수준과 정밀도입니다. 고해상도 메쉬는 더 세밀한 결과를 제공하지 않을 수 있지만, 다각형 수가 많아 로드(렌더링), 탐색 등이 느려질 수 있습니다. 이는 필요하지 않을 수도 있습니다.

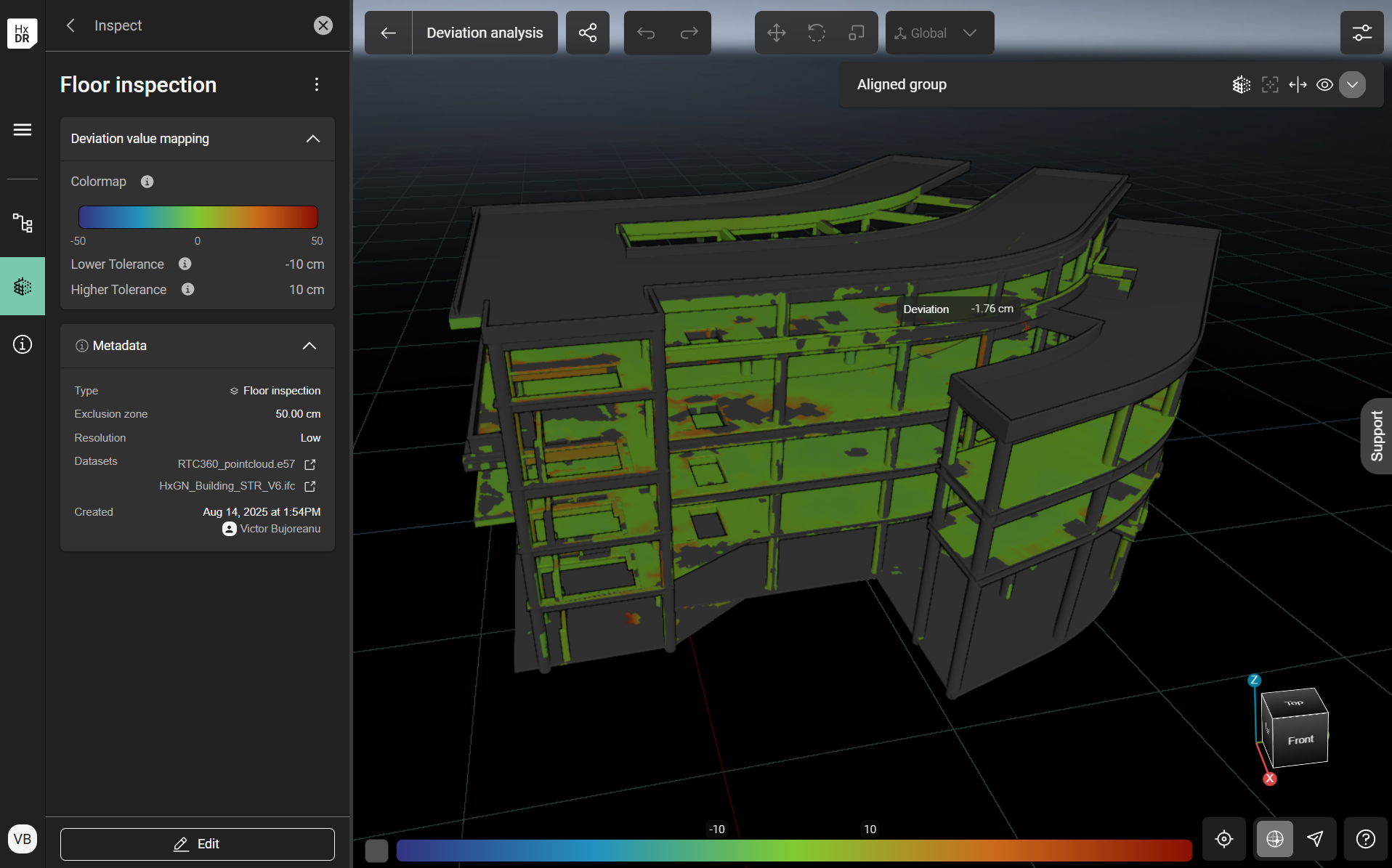

3. 분석이 완료되면 결과적으로 검사가 씬 뷰에서 자동으로 열립니다. 편차 값은 새 메시에 매핑됩니다.

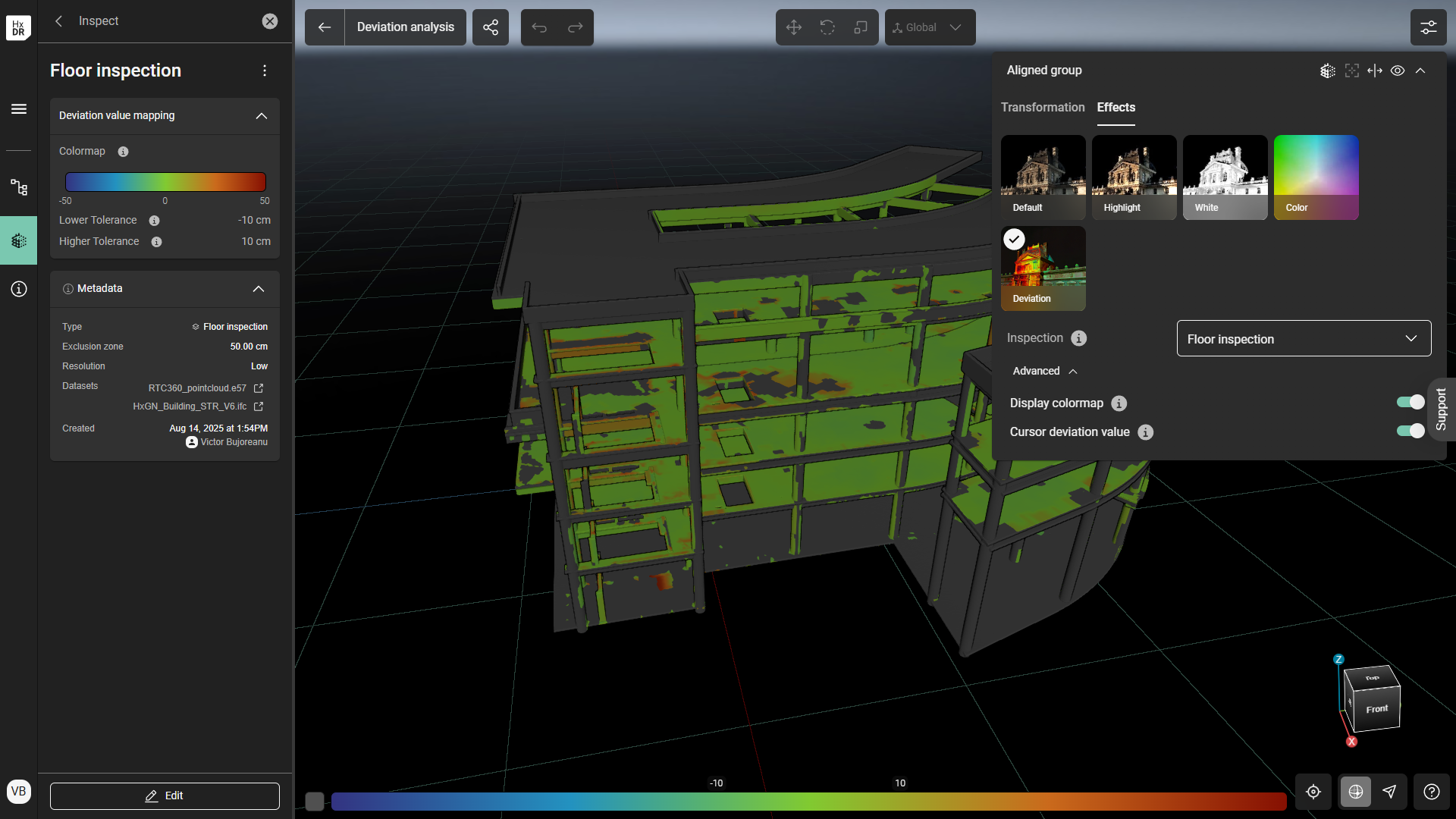

   1. 마우스를 Inspection 메시 위에 올리면 정량화된 편차 값이 표시됩니다(Aligned Group의 Effects 설정에서 이 기능을 켜야 할 수도 있습니다).

4. 선택 사항: 왼쪽 사이드바 하단에서 "편집"을 선택하여 허용 오차와 색상맵 스타일(원한다면)을 조정하세요. 값은 색상 맵 바의 슬라이더로 조정하거나 텍스트 필드의 텍스트 값을 편집하여 조정할 수 있습니다.

   1. 컬러맵은 "그라데이션", "오버/언더" 또는 "범위" 스타일 중에서 선택하세요.

      1. 그라디언트는 기본 모드로, 사용자가 하하 및 높은 허용오차를 조절할 수 있게 해줍니다(기본 하락값과 높은 임계값은 3단계의 허용 오차 매개변수를 플러스/마이너스 범위로 사용합니다; 즉, 3단계에서 "10 cm"를 허용 오차로 선택하면 낮은 허용 오차값은 -10 cm, 높은 허용 오차는 +10 cm가 됩니다).

      2. 초과/초과 측정은 배제 구역 범위 내에 임계값(Threshold value)을 설정합니다. 임계값은 모든 편차가 태그/조사 등에 주목할 만한 단일 값입니다. 사용 시 이 값은 프로젝트 요구사항에 따라 선택되어야 하며; 예를 들어, 양의 방향으로 5cm 이상의 편차만 조사할 수 있으며, 이 경우 임계값을 +5 cm로 설정할 수 있습니다.

      3. 범위는 경배와 유사하게 낮은 허용오차와 높은 허용오차를 설정합니다. 하지만 범위 밖의 값은 절대 해석을 받으며, 기울기가 없는 허용오차보다 낮거나 초과하는 값입니다.

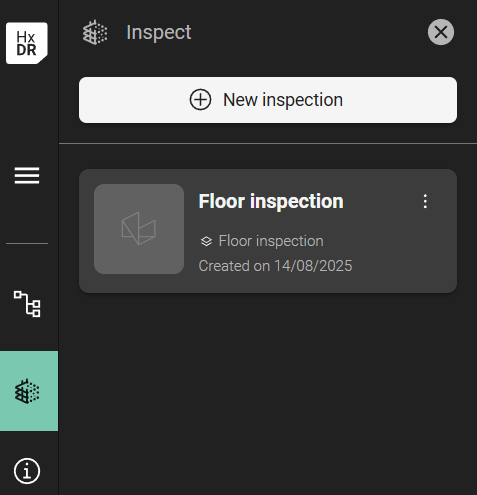

5. 저장된 검사는 왼쪽 내비게이션 바에서 검사 탭을 선택하면 언제든지 찾을 수 있습니다.
