Hexagon GeoCloudでは、すべての測定値や座標表示に使う単位系を選べるので、プロジェクトが実際に使う単位に値が表示されます。選択したモードで、すべての測定値、座標、ジオタグ、リミットボックス、レベル、スキャン対BIMの偏差表示がすべて駆動されます。
ユニットモードを変更すると、値の表示方法にのみ影響します。基礎データは変更されません。Hexagon GeoCloudはすべての値をメートル単位で保存し、選択したモードが表示用に上に表示されます。
利用可能なユニットモード
5つの表示モードが利用可能です:
|
モード |
価値の示す方法 |
|---|---|
|
メートル法(m) |
メートル、小数点。 |
|
インペリアル・インターナショナル(FT) |
国際尺の定義(1フィート=0.3048メートル)を用いる小数点フィート。小数点以下3桁まで表示され、例:123.452'。 |
|
インペリアル・インターナショナル(フィート+イン) |
国際尺の定義を用いる分数インチの足。分数の1/32インチに量子化されます。 |
|
インペリアル・サーベイ(FT) |
米国の測量フィート定義(1測量フィート=1200/3937 m)を用いる小数進フィート。小数点以下3桁まで示されています。 |
|
インペリアル・サーベイ(フィート+イン) |
米国の測量フィートの定義を用いる分数寸のフィート。分数の1/32インチに量子化されます。 |
測定システムの設定
-

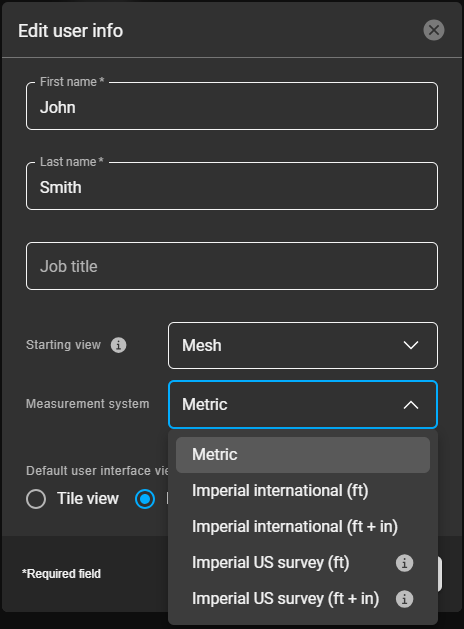

で 私のプロフィール、編集 ユーザー詳細 そして、以下の下の好みのユニットを選択します 計測システム.これが新規開くすべてのデータセットのデフォルトになります。
-

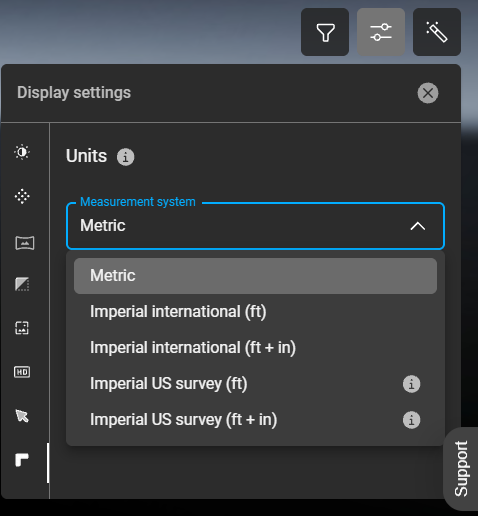

単一のアセットのデフォルトを上書きするには、開いてください。 表示設定、 部隊 タブを選び、その資産の測定システムを選択します。この資産固有の設定は現在のマシンに保存されます。
Hexagon GeoCloudはプロジェクトがどの定義を使っているかを検出しません。正しいものを選んでください。プロジェクトにどの座標が必要か不明な場合は、データが取得または登録された座標系を確認してください。
注記
-
面積は常に小数点単位で示され、分数の高さでは示されません。
-
以前にインペリアル単位を使っていた場合、アカウントは インペリアル・インターナショナル(FT) だから何も静かに変わらない。
-
室内シーンでは、検査パネルの変換値はメートルと度数で維持されます。
