장면 만들어

장면 만들어

Hexagon GeoCloud에서 씬을 생성하는 방법은 워크플로우에 따라 시각화, 편차 검사, 시각적 비교 등 여러 가지가 있습니다

선택한 자산으로 새 장면을 생성하세요

1. "Asset" 탭에서 장면에 추가할 원하는 Assets를 선택하세요.

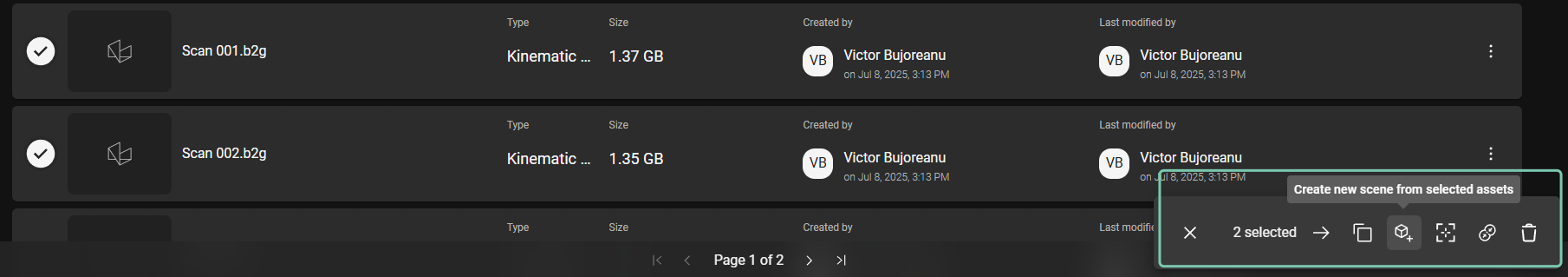

2. 화면 오른쪽 하단의 컨텍스트 메뉴에서 "선택한 자산에서 새 씬 생성" 명령을 찾아 클릭하세요.

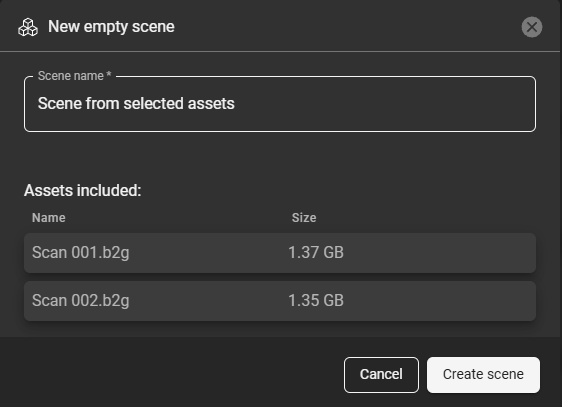

3. 이렇게 하면 장면에 포함될 자산도 함께 표시되는 이름 창이 열립니다. "장면 만들기"를 클릭하면 마무리됩니다.

빈 장면을 만드세요

장면에 어떤 데이터 세트가 나타나는지 완전히 제어해야 하는 상황에 유용합니다. 빈 상태에서 시작하면 현재 작업과 관련된 포인트 클라우드, 메쉬, 모델만 추가할 수 있습니다. 예를 들어, 이해관계자 검토를 위한 집중 뷰를 준비할 때, 특정 프로젝트 영역을 분리할 때, 또는 더 큰 프로젝트의 일부 데이터를 다룰 때입니다.

빈 장면에 불완전한 지리참조 자산 추가하기

GeoCloud는 지리참조 메타데이터가 파일 자체에 존재할 때만 데이터셋을 지리참조로 간주합니다 — 예를 들어, .prj 사이드카, 내부 WKT 메타데이터, 또는 EPSG 참조 등이 있습니다. 일부 데이터셋은 큰 내부 좌표(지리 참조 데이터의 전형적인 위치)를 가지고 있지만 명시적인 지리 참조는 없습니다. GeoCloud는 좌표가 다르게 보이지만, 이들을 로컬 참조로 간주합니다.

장면이 생성되면 그 원점은 (0, 0, 0)로 설정됩니다.

• 장면이 지리참조 자산으로 생성된다면, 원점은 그 자산의 대략적인 위치에 배치되고, 참조되지 않은 자산은 그 자산에 대해 상대적으로 배치됩니다.

• 장면 내 어떤 자산도 지리참조되지 않으면 원점은 (0, 0, 0) 상태로 유지됩니다.

이 데이터셋은 그래야 해 지리 참조가 이루어졌으나 메타데이터가 누락된 경우 비참조로 처리됩니다. 내부 좌표가 커서 장면 원점에서 매우 멀리 떨어져 있어, 씬 캔버스에서는 볼 수 없을 수 있습니다 — 노드는 트리에 있지만 3D 뷰는 비어 있어 보입니다 줌 복구하지 못합니다.

우회 방법

데이터셋을 장면 원본에 더 가깝게 가져가세요. 두 가지 선택지가 있습니다:

• 자동 — 선택한 자산에서 새 씬 생성 지휘부. GeoCloud는 선택한 자산을 그룹화하여 위치에 따라 원점에 가깝게 끌어당깁니다.

• 수동 — 데이터셋을 역변환하여 (0, 0, 0) 쪽으로 다시 이동시킵니다.

장기적인 해결책은 업로드 전에 소스 파일에 유효한 지리참조 메타데이터가 포함되도록 하는 것입니다.

1. 프로젝트 뷰에서 다음으로 가세요 장면 탭 탭을 받고 "새 글" 버튼을 클릭하세요.

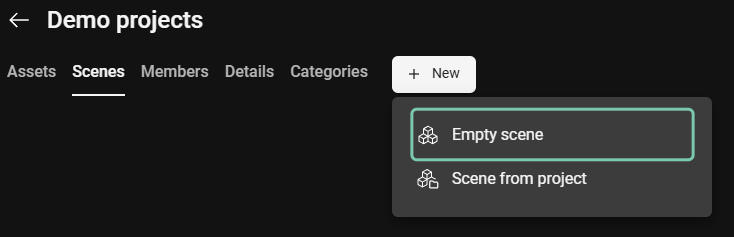

   1. "빈 장면"을 클릭하세요.

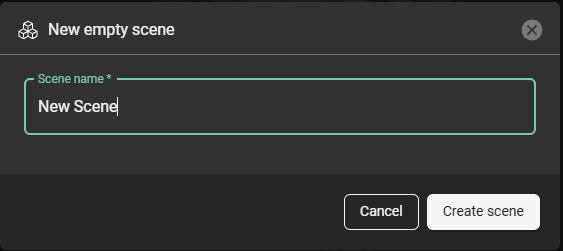

b. 씬 이름을 붙이고 "씬 만들기"를 클릭해 계속 진행하세요.

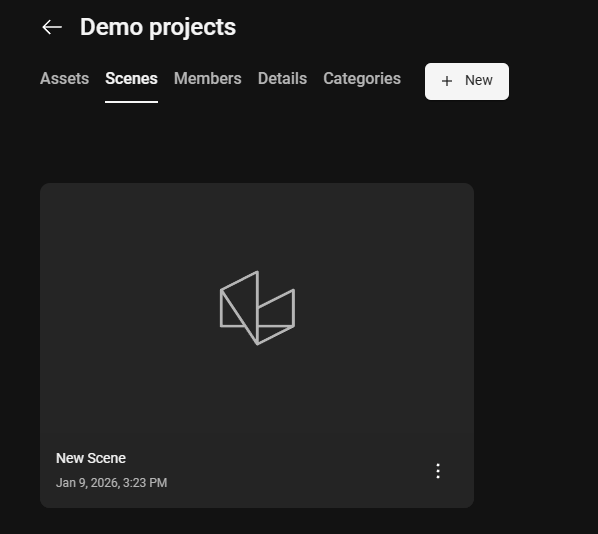

2. 새로 생성된 장면은 "장면" 탭에서 이용할 수 있습니다.

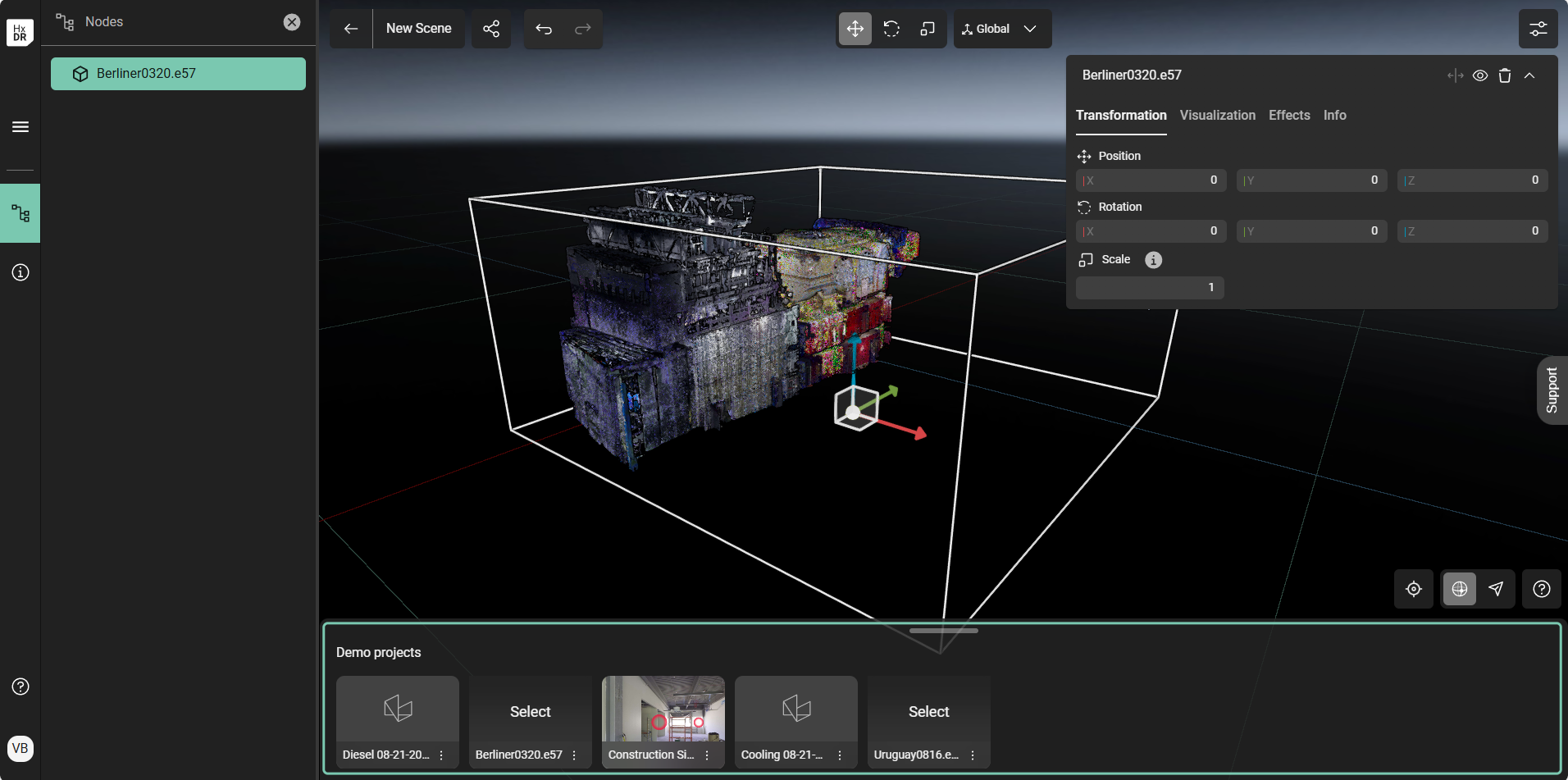

3. 시각화용 데이터를 추가하려면 장면을 열고 페이지 하단의 서랍 손잡이를 찾아 서랍을 엽니다.

   1. 현재 프로젝트에서 이용 가능한 데이터 세트 중에서 선택하여 씬에 추가하세요.

"프로젝트에서 장면" 명령을 사용하세요

이 명령어를 사용해 프로젝트에서 씬을 생성하면 현재 프로젝트에 있는 모든 지원되는 3D 데이터를 하나의 씬으로 옮깁니다. 데이터는 프로젝트의 폴더 구조에 따라 씬의 노드(트리 계층) 내에서 조직됩니다.

1. 프로젝트 뷰에서 Scenes 탭으로 가서 "새로 시작"을 클릭하세요.

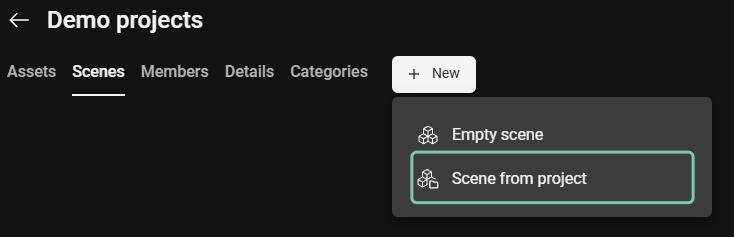

   1. "프로젝트에서 장면"을 선택하세요.

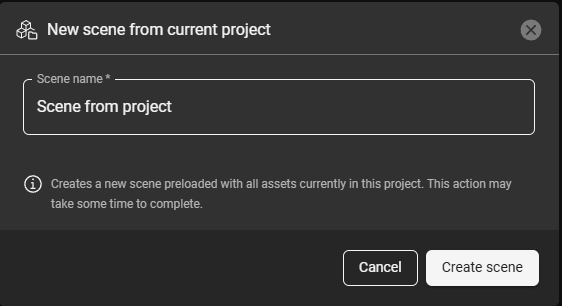

b. 씬 이름을 붙이고 "씬 만들기"를 클릭해 계속 진행하세요.

2. 새로 생성된 씬은 프로젝트 폴더 구조를 기반으로 한 트리 구조(노드)를 포함합니다.
