サイトマップ

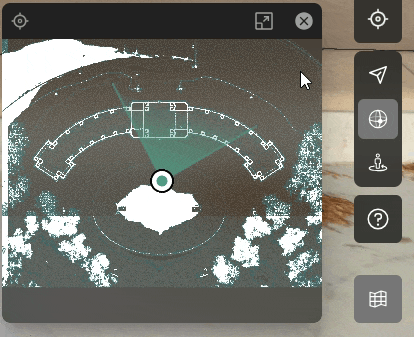

Hexagon GeoCloudは、他のリアリティキャプチャ製品のユーザーに馴染みのあるSiteMapビューを表示します。SiteMapは資産のポイントクラウドをトップダウンでシルエット状に表示します。SiteMapは静的センサーのセットアップ位置とユーザーの視界(フラストラムコーンで表される)も表示します。SiteMapウィンドウ内で、ユーザーは地図をパンやズームで現在の位置に(再)中央に設定できます。SiteMapウィンドウは拡大、縮小(デフォルトサイズに戻す)、または完全に閉じることも可能で、アセットを遮るもののない視界にできます。複雑な空間内で最適なナビゲーションと使いやすさを得るためには、以下の方法を使用することが推奨されます。 サイトマップレベル 興味のあるエリアやゾーンの各レベルで複数のマップを作成する機能です。

TruView製品群やCloudWorxのTruSpaceにあるSiteMapとは異なり、Cyclone REGISTER 360 PLUS内で作成する必要がありますが、GeoCloud SiteMapは利用可能な3D点群データの全範囲を自動的にレンダリングし、特に屋内環境(壁など)でデータの特徴を強調するためにシルエットモードで表示されます。

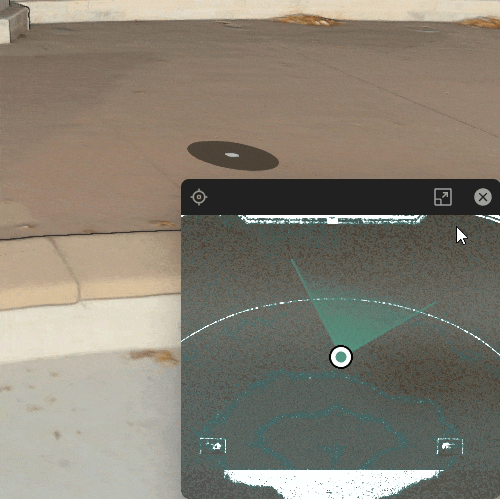

ユーザーは専用ウィンドウ内で地図をドラッグすることでSiteMap内を移動できます。位置インジケーターを再び中央に合わせるには、 リセットビュー SiteMapウィンドウの左上隅にあるボタンです。

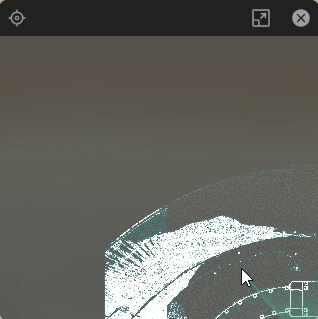

サイトマップを拡大または縮小するには、 ウィンドウスケーリング ボタン。

SiteMapを閉じるには、 X ウィンドウの右上隅や SiteMapの可視性 アセット表示ウィンドウの右下にあるアイコンです。同じSiteMapの可視アイコンを使って、非表示になった後にSiteMapを再びオンにしてください。

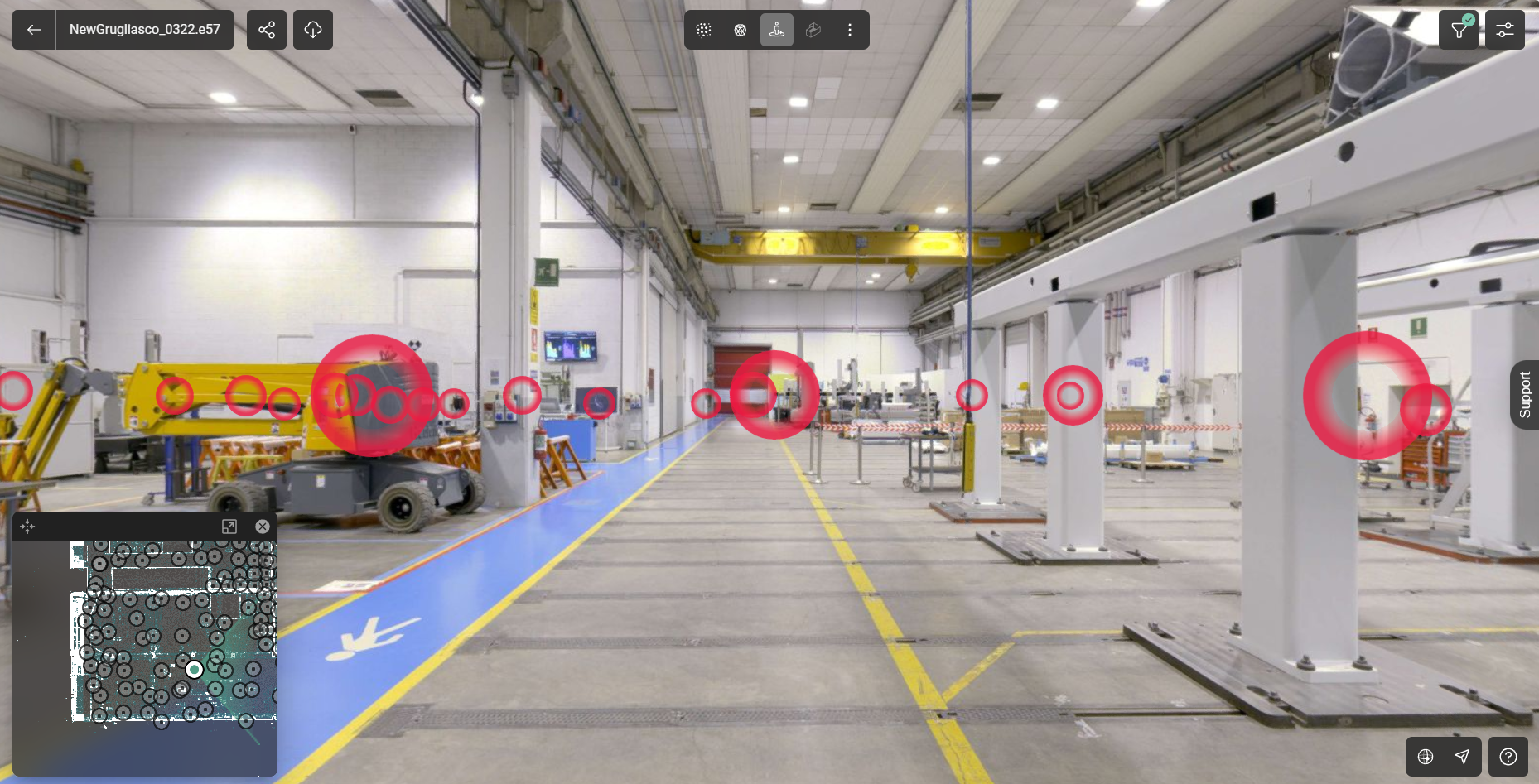

セットアップ地点に素早く簡単に移動し、パノラマ画像を見るには、SiteMapのセンサーのセットアップアイコンをダブルクリックするだけで十分です。これにより、ユーザーは自動的にメイン3Dビューのその位置に移動し、セットアップのパノ画像ビューにも切り替えられます。
