シーンを作れ

シーンを作れ

Hexagon GeoCloudでシーンを作成する方法はワークフローに応じていくつかあります:可視化、偏差検査、視覚的比較

選択したアセットから新しいシーンを作成する

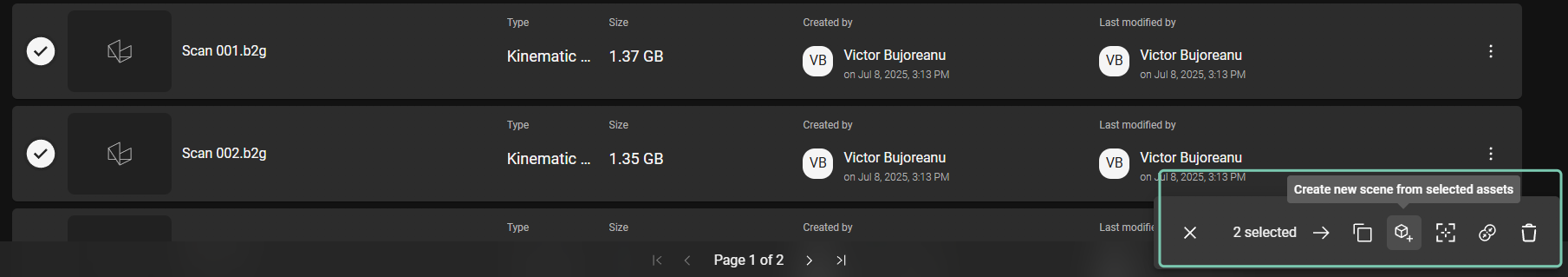

1. 「アセット」タブで、シーンに追加したいアセットを選択します。

2. 画面右下のコンテキストメニューで、「選択したアセットから新しいシーンを作成」コマンドを見つけてクリックします。

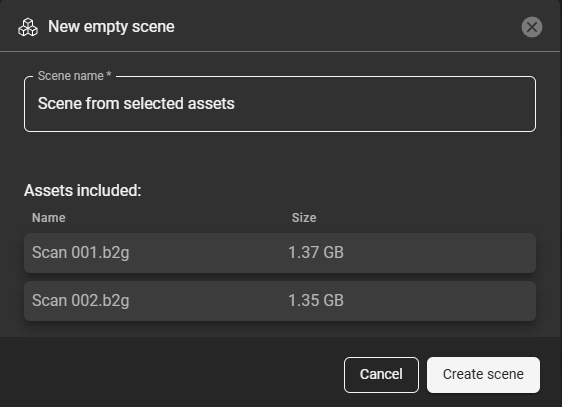

3. これにより、シーンに含まれるアセットを表示するネーミングウィンドウが開きます。「シーン作成」をクリックして最後まで読み終えます。

空虚なシーンを作る

シーンにどのデータセットが現れるかを完全にコントロールする必要がある場合に役立ちます。空から始めれば、現在のタスクに関連するポイントクラウド、メッシュ、モデルのみを追加できます。例えば、ステークホルダーレビュー用の焦点ビューを準備する際、特定のプロジェクト領域を分離する際、または大きなプロジェクトの一部のデータを扱う際にです。

空のシーンに不完全なジオリファレンスアセットを追加する

GeoCloudは、ジオリファレンスのメタデータがファイル自体に存在する場合のみデータセットをジオリファレンス扱いします。例えば、 .prj サイドカー、内部WKTメタデータ、またはEPSG参照。一部のデータセットは大きな内部座標(ジオリファレンスデータに典型的)を持ちますが、明示的なジオリファレンスはありません。GeoCloudはこれらの配置をローカル参照として扱っていますが、座標はそうではありません。

シーンが作成されると、その原点は(0, 0, 0)に設定されます。

• ジオリファレンスされたアセットでシーンを作成する場合、原点はそのアセットのおおよその位置に配置され、参照されていないアセットはそれに対して相対的に配置されます。

• シーン内のアセットがジオリファレンスされていない場合、原点は(0, 0, 0)のままです。

あるデータセットは そうあるべきだ ジオリファレンスは付けられましたがメタデータが欠けている場合は、参照されていないとみなされます。その大きな内部座標はシーンの原点から非常に遠くに位置し、シーンキャンバスでは見えないかもしれません。ノードは木構造上に存在しますが、3Dビューは空っぽに見えます。 ズームして 回復できません。

回避策

データセットをシーンの原点に近づけましょう。選択肢は二つあります:

• オートマチック — を用いる 選択したアセットから新しいシーンを作成する 指揮。GeoCloudは選択したアセットをグループ化し、その位置に基づいて原点の近くに引き寄せます。

• マニュアル — データセットに対して逆変換を適用して、(0, 0, 0)に戻します。

長期的な解決策は、アップロード前にソースファイルに有効なジオリファレンスのメタデータが含まれていることを確認することです。

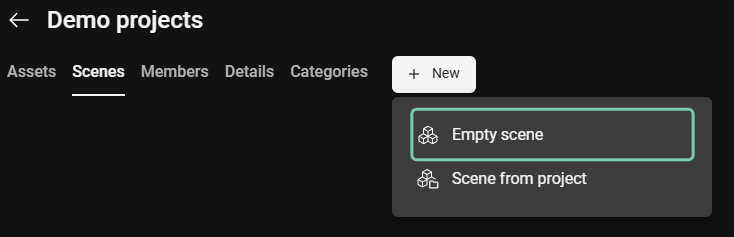

1. プロジェクトビューでは、 シーン タブを押して「新作」ボタンをクリックします。

   1. 「空のシーン」をクリックします。

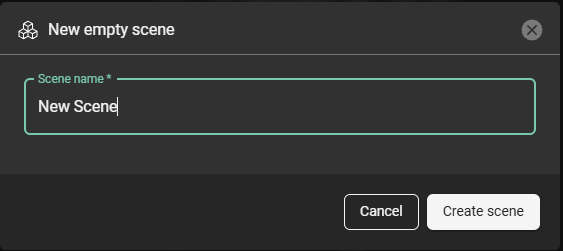

b.シーンに名前を付け、「Create scene」をクリックして先に進みます。

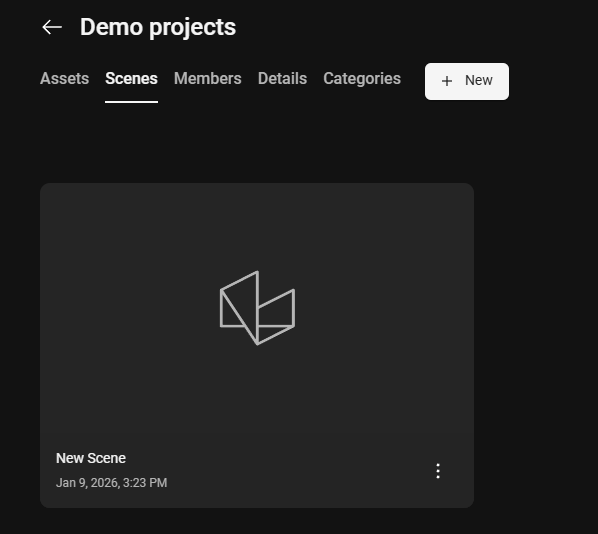

2. 新たに作成されたシーンは「シーン」タブで利用可能です。

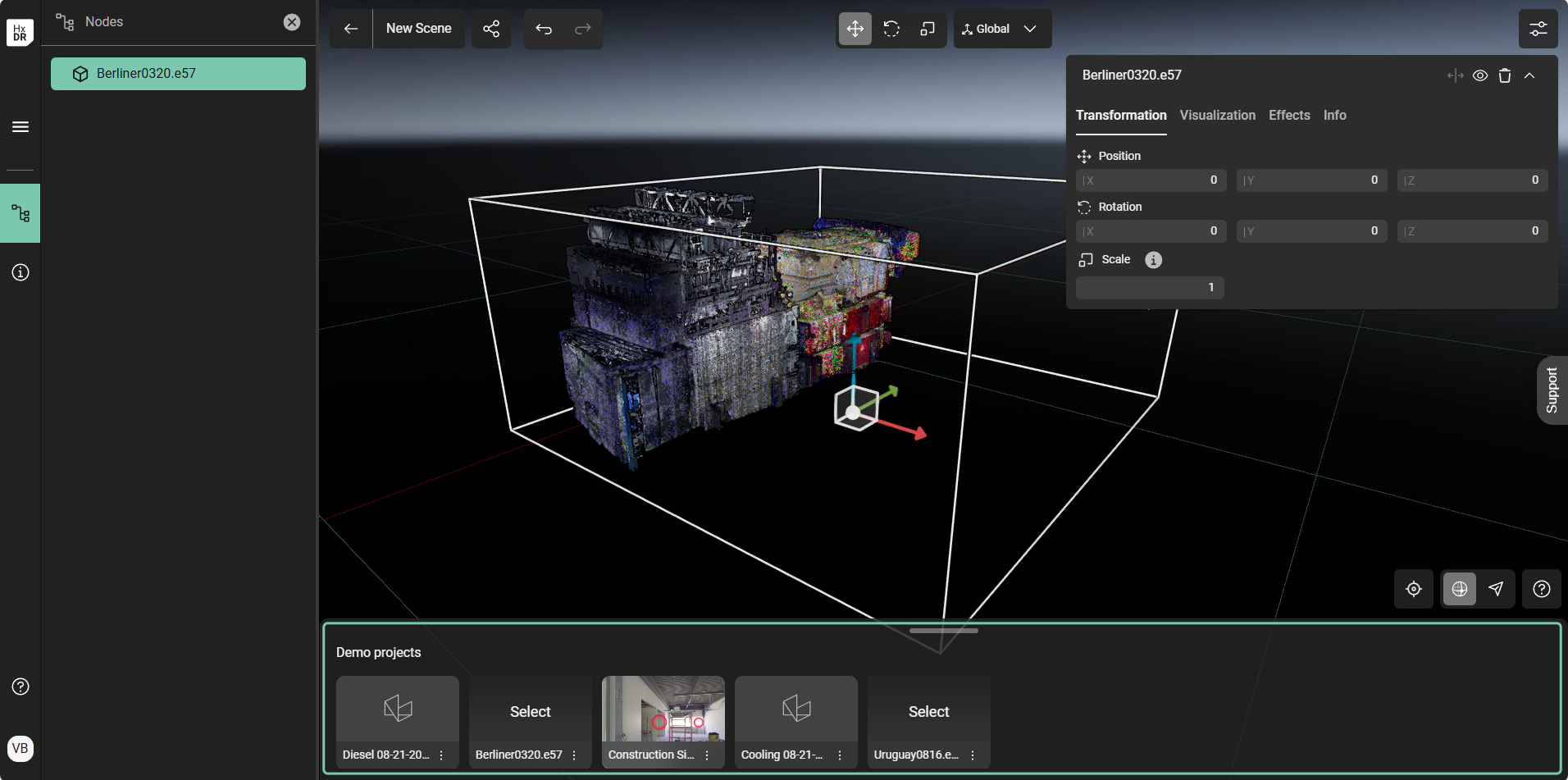

3. 可視化用のデータを追加するには、シーンを開き、ページの下部にある引き出しの取っ手を見つけて引き出しを開きます。

   1. 現在のプロジェクトで利用可能なデータセットから選択し、シーンに追加してください。

「プロジェクトからシーン」コマンドを使ってください

このコマンドを使ってプロジェクトからシーンを作成することで、現在のプロジェクトでサポートされているすべての3Dデータを1つのシーンにまとめます。データはプロジェクトのフォルダ構造に基づいてシーンのノード(ツリー階層)内で整理されます。

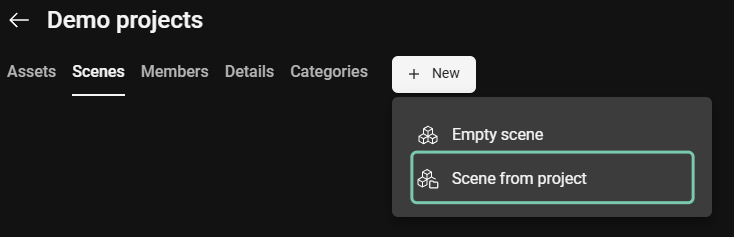

1. プロジェクトビューで「シーン」タブに行き、「新設」をクリックします。

   1. 「プロジェクトからシーン」を選択します。

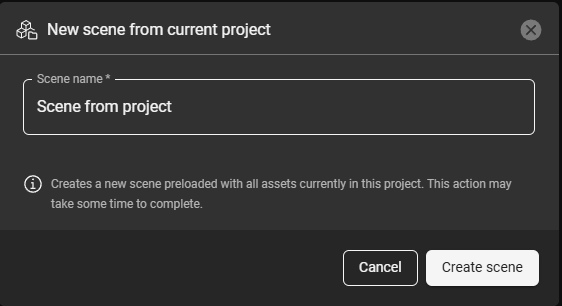

b.シーンに名前を付け、「Create scene」をクリックして先に進みます。

2. 新たに作成されたシーンには、プロジェクトフォルダ構造に基づく木構造(ノード)が含まれます。
