シーンを作れ
5つのワークフローがシーンを生成します。正しい選択は、あなたが持っているものや何をしようとしているかによります。
|
君はそうしたいんだ… |
このワークフローを活用してください |
|---|---|
|
すべてのアセットが同じ座標系上でジオリファレンスされている場合、プロジェクトの空間全体像を得る |
プロジェクトのシーン |
|
既知の資産セットを一つのビューにまとめます |
選択したアセットから新しいシーンを作成する |
|
シーンを一から作り、内容を完全にコントロールできます |
空のシーン |
|
同じ座標系にない2つの資産を一緒に表示する |
視覚比較 |
|
設計モデルとポイントクラウド間の偏差を定量化する |
検査 |
選択したアセットから新しいシーンを作成する
-
「アセット」タブで、シーンに追加したいアセットを選択します。
-

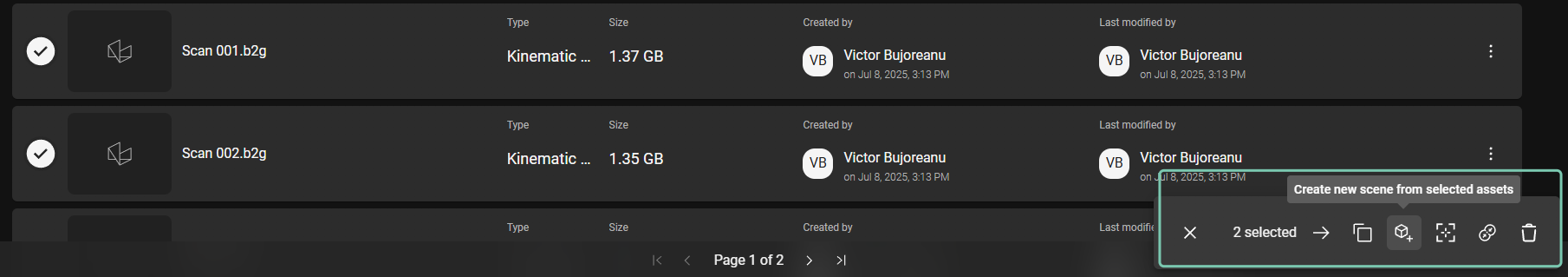

画面右下のコンテキストメニューで、「選択したアセットから新しいシーンを作成」コマンドを見つけてクリックします。
-

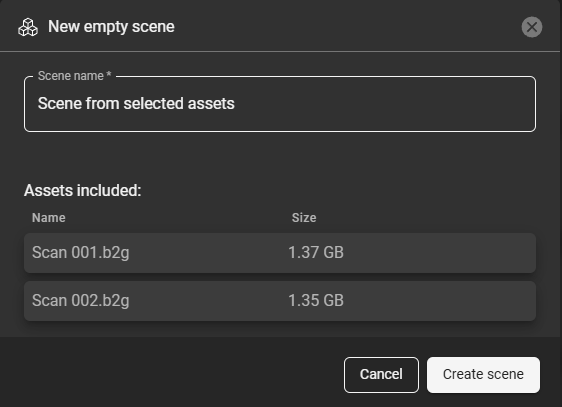

これにより、シーンに含まれるアセットを表示するネーミングウィンドウが開きます。「シーン作成」をクリックして最後まで読み終えます。
空虚なシーンを作る
シーンにどのデータセットが現れるかを完全にコントロールする必要がある場合に役立ちます。空から始めれば、現在のタスクに関連するポイントクラウド、メッシュ、モデルのみを追加できます。例えば、ステークホルダーレビュー用の焦点ビューを準備する際、特定のプロジェクト領域を分離する際、または大きなプロジェクトの一部のデータを扱う際にです。
空のシーンに不完全なジオリファレンスアセットを追加する
GeoCloudは、ジオリファレンスのメタデータがファイル自体に存在する場合のみデータセットをジオリファレンス扱いします。例えば、 .prj サイドカー、内部WKTメタデータ、またはEPSG参照。一部のデータセットは大きな内部座標(ジオリファレンスデータに典型的)を持ちますが、明示的なジオリファレンスはありません。GeoCloudはこれらの配置をローカル参照として扱っていますが、座標はそうではありません。
シーンが作成されると、その原点は(0, 0, 0)に設定されます。
-
ジオリファレンスされたアセットでシーンを作成する場合、原点はそのアセットのおおよその位置に配置され、参照されていないアセットはそれに対して相対的に配置されます。
-
シーン内のアセットがジオリファレンスされていない場合、原点は(0, 0, 0)のままです。
あるデータセットは そうあるべきだ ジオリファレンスは付けられましたがメタデータが欠けている場合は、参照されていないとみなされます。その大きな内部座標はシーンの原点から非常に遠くに位置し、シーンキャンバスでは見えないかもしれません。ノードは木構造上に存在しますが、3Dビューは空っぽに見えます。 ズームして 回復できません。
回避策
データセットをシーンの原点に近づけましょう。選択肢は二つあります:
-
オートマチック — を用いる 選択したアセットから新しいシーンを作成する 指揮。GeoCloudは選択したアセットをグループ化し、その位置に基づいて原点の近くに引き寄せます。
-
マニュアル — データセットに対して逆変換を適用して、(0, 0, 0)に戻します。
長期的な解決策は、アップロード前にソースファイルに有効なジオリファレンスのメタデータが含まれていることを確認することです。
-
プロジェクトビューでは、 シーン タブを押して「新作」ボタンをクリックします。
-

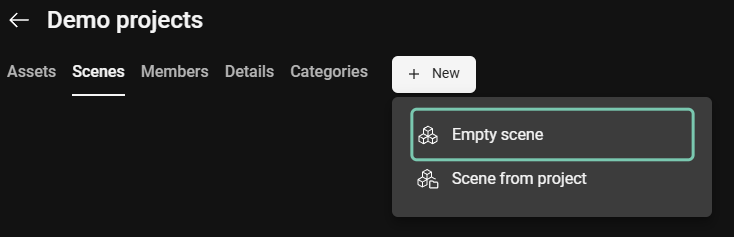

「空のシーン」をクリックします。
-

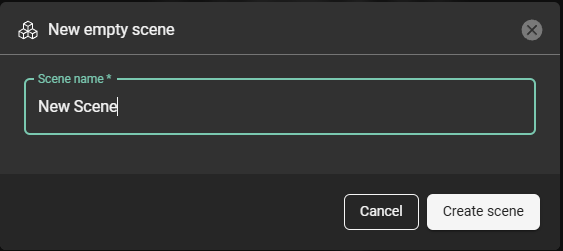

b.シーンに名前を付け、「Create scene」をクリックして先に進みます。
-

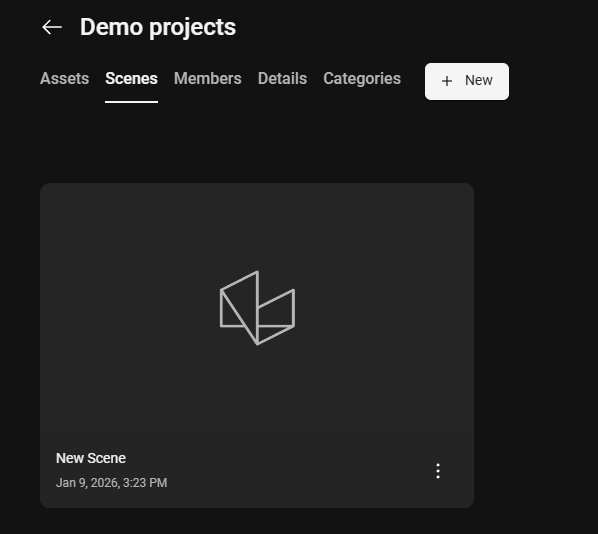

新たに作成されたシーンは「シーン」タブで利用可能です。
-

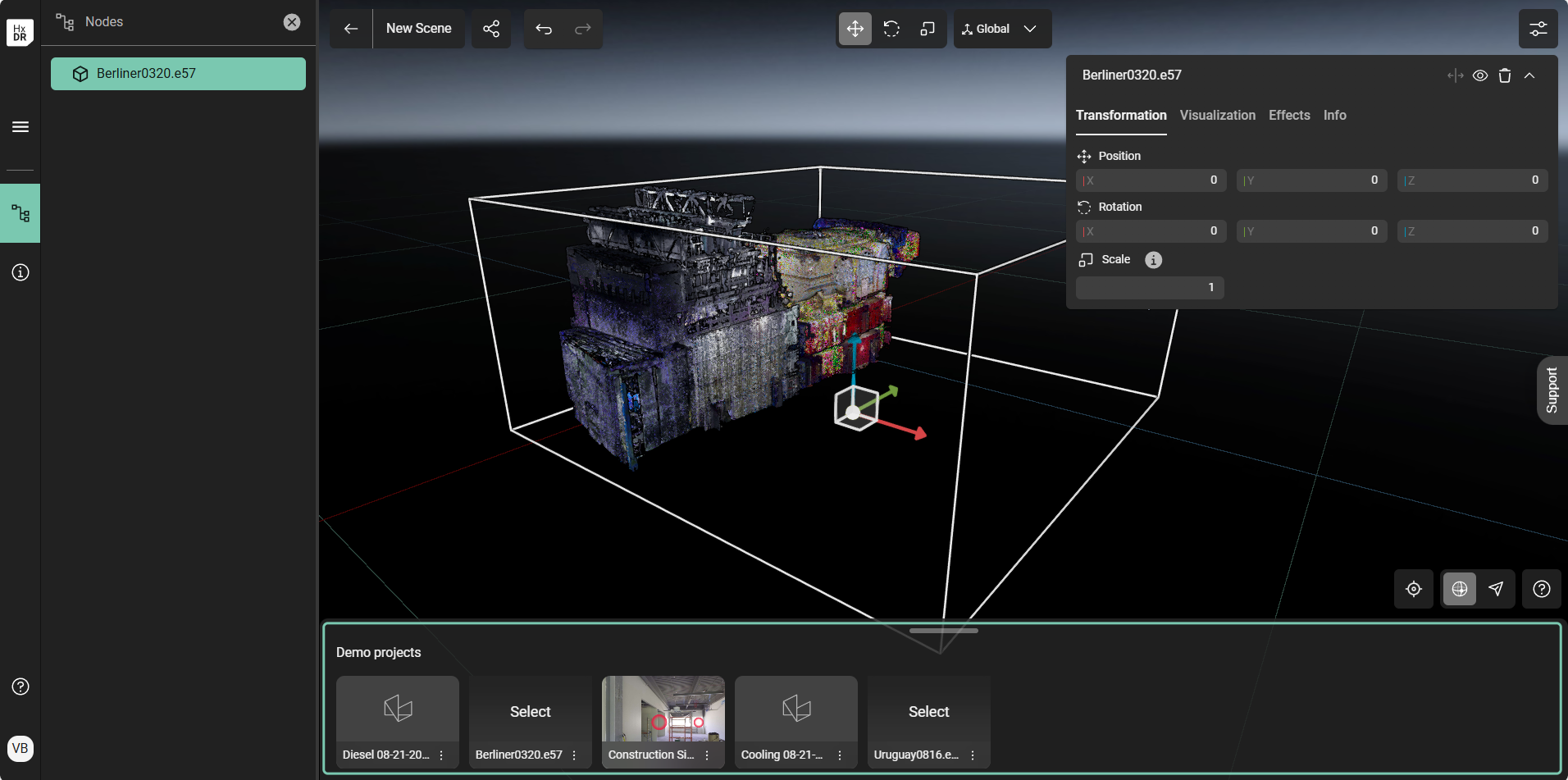

可視化用のデータを追加するには、シーンを開き、ページの下部にある引き出しの取っ手を見つけて引き出しを開きます。
-
現在のプロジェクトで利用可能なデータセットから選択し、シーンに追加してください。
-
「プロジェクトからシーン」コマンドを使ってください
このコマンドを使ってプロジェクトからシーンを作成することで、現在のプロジェクトでサポートされているすべての3Dデータを1つのシーンにまとめます。データはプロジェクトのフォルダ構造に基づいてシーンのノード(ツリー階層)内で整理されます。
このワークフローは、プロジェクト内のすべてのアセットが同じ座標系上でジオリファレンスされていることを前提としています。 ジオリファレンスのメタデータを持たないアセットや、異なる座標系を使用しているアセットがある場合、シーン内で互いに誤った位置に配置されていることがあります。
-
プロジェクトビューで「シーン」タブに行き、「新設」をクリックします。
-

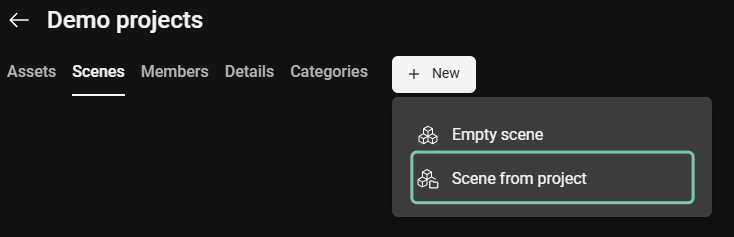

「プロジェクトからシーン」を選択します。
-

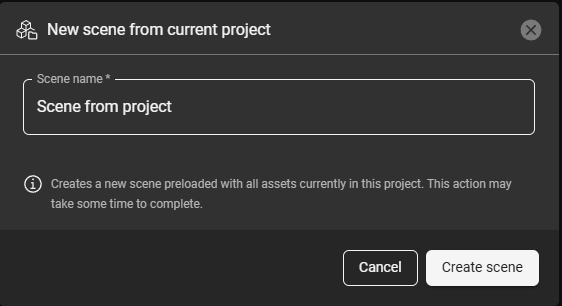

b.シーンに名前を付け、「Create scene」をクリックして先に進みます。
-
新たに作成されたシーンには、プロジェクトフォルダ構造に基づく木構造(ノード)が含まれます。
視覚的な比較シーンを作成する
例えば、同じ座標系上でジオリファレンスされていない場合など、2つの資産を一緒に表示・分析する前にアセットを合わせる必要がある場合にこのワークフローを活用してください。ガイド付きワークフローは両方のアセットでポイントピッキングを進め、アラインメントされた2つのアセットシーンを作成します。
視覚的な比較は一度に2つの資産に限定されています。もし2つのアセットが1つの点雲と1つのモデルであれば、整列したシーンを直接偏差検査の入力として使用できます。
参照 視覚的な比較シーンの作成 全体のワークフローについて。
検査シーンを作成する
このワークフローを使って、設計モデルと竣工時のリアリティキャプチャの間の逸脱を定量化しましょう。検査は、すでにアラインアップされた点雲とモデル1つに対して正確に実行されます。これらは同じ座標系上でジオリファレンスされているか、視覚的比較シーンでアラインが整列されている場合があり、偏差値がマッピングされたメッシュを作成します。
検査パラメータ(排除区域、許容範囲、メッシュ解像度)は検査作成時に設定され、壁、床、MEPシナリオで推奨されるデフォルト設定が適用されます。
参照 検査を作成する 全体のワークフローについて。
