사이트맵에 레벨 추가하기

사이트맵 레벨

프로젝트 자산이 여러 층(층)이나 관심 영역(방, 복도, 방 그룹 등)이 포함된 복잡한 3D 공간일 때, SiteMap Levels 기능을 사용해 공간의 맞춤형 시각적 방향 안내를 생성하여 내비게이션을 개선할 수 있습니다.

이 가이드는 Levels SiteMap 기능을 사용하여 자산의 하위 영역을 생성하는 단계별 지침을 제공합니다. 레벨은 필터이자 내비게이션 보조 역할을 합니다.

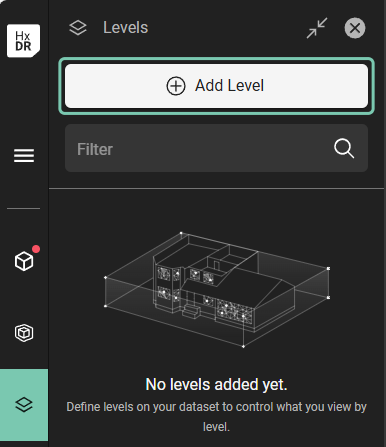

새로운 레벨 추가

그때 "레벨 추가" 모드,
1. 왼쪽 메뉴의 "레벨 만들기" 양식에서, 이름을 입력하세요 첫 번째 레벨이 생성될 때(1).
2. 레벨의 면적을 정의하세요 다음과 중 하나에서 경계 한계를 나타내면:
  1. 왼쪽 메뉴의 폼 필드는 높이와 Z축 위치 (2)
  2. 혹은, 익숙한 것이었다 리밋 박스 제어 3D 캔버스 하단에 (4).
첫 번째 수준(또는 관심 영역)이 정의되면, 둘 중 하나를 클릭하세요
1. "저장" (3) 레벨 생성 모드를 저장하고 종료하기
2. 또는, "저장하고 새로 만들기" (3) 현재 정의된 레벨을 저장하고 자동으로 다음 레벨로 진급하는 것.
  1. "저장 및 새 생성"을 선택하면 UI가 자동으로 새로운 레벨을 생성합니다. 새로운 레벨은 이전 레벨과 같은 높이로 바로 그 위에 배치됩니다.
  2. 필요에 따라 2.a부터 3.a. 또는 3.b까지 단계를 반복합니다.

레벨의 정의된 영역(즉, 크기)과/또는 자산 내 위치를 편집하려면,

레벨 리스트로 이동하기 왼쪽 메뉴를 통해
"옵션" 메뉴를 클릭하세요 아이콘 (1)
옵션 메뉴에서는 다음과 같은 옵션이 제공됩니다: 편집, 삭제 또는 위치 찾기.
1. "편집" 버튼을 클릭하세요 (2) 레벨 편집 모드를 열기 위해
2. 필요에 따라 레벨 속성을 변경합니다 왼쪽 메뉴의 높이 및 Z축 위치 도구를 사용하거나, 리밋 박스 컨트롤을 이용해 값과 위치를 수동으로 조정할 수 있습니다.

필요 시 사용자는 레벨 순서를 재조정할 수 있습니다.

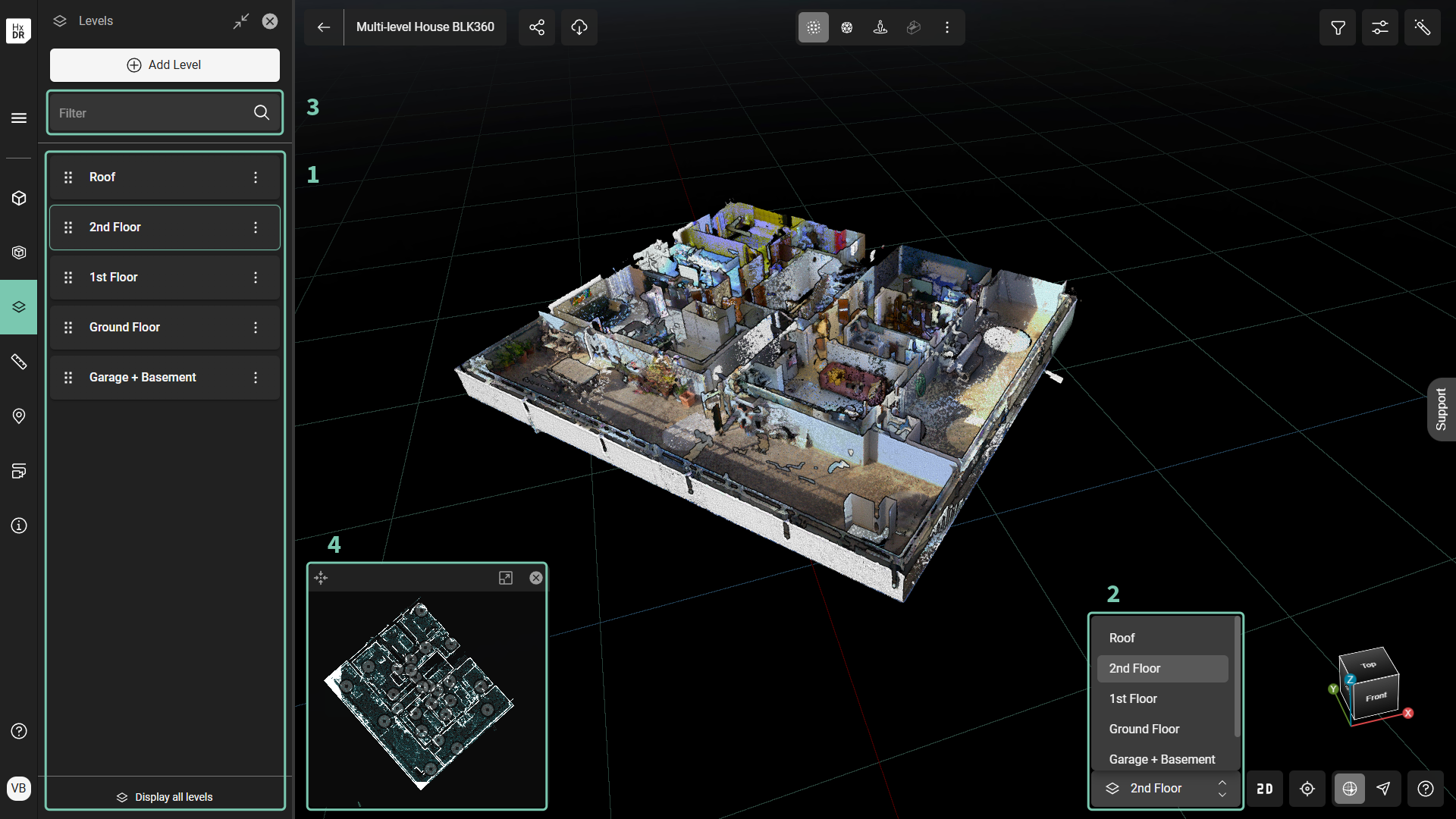

레벨을 탐색하려면 왼쪽 메뉴의 레벨 탭(1)이나 3D 캔버스 내비게이션 도구 그룹(오른쪽 아래)의 레벨 선택기 목록(2)에서 하나를 선택하세요.
레벨을 선택하면 사이트맵이 다음과 같이 업데이트됩니다:
- 정의된 레벨 내의 실루엣 점군만이 존재합니다

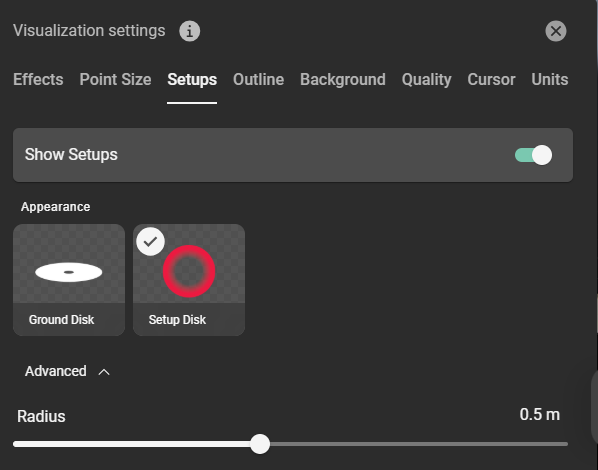

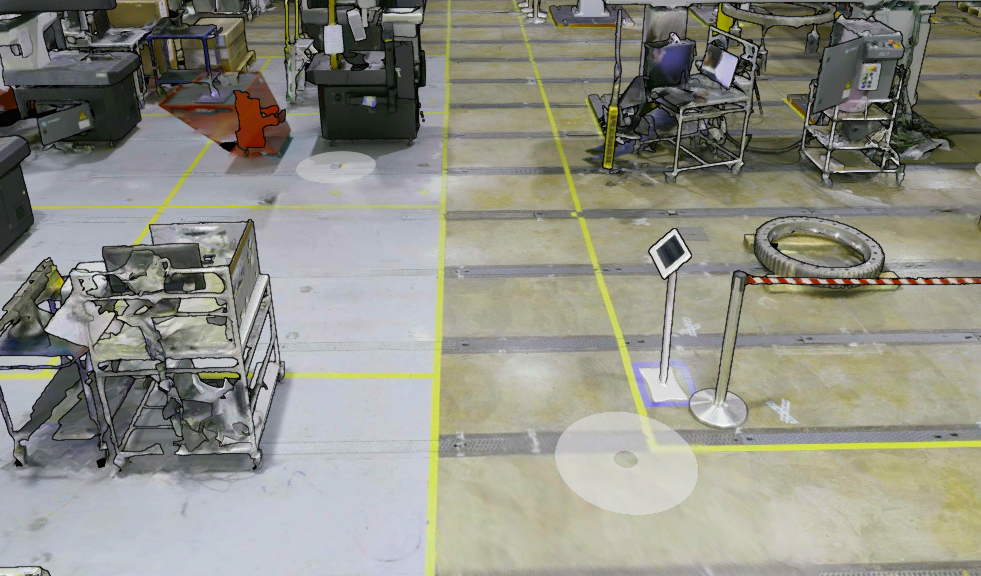

- 정의된 레벨 내에서는 Setups 위치만 해당됩니다
모든 레벨을 표시하려면 "모든 레벨 표시"등급 메뉴 (1)에서 "또는 "모든 레벨레벨 셀렉터 리스트(2)에서 "라고 말합니다.
레벨 메뉴 바에서, 검색 (3) 레벨 목록을 필터링하고 필요한 레벨을 찾는 데 도움을 줄 수 있습니다.

참고: 레벨은 복도, 방 또는 레벨의 하위 구분으로 여러 방을 포함한 직사각형 제한 박스 형태나 엘리베이터 샤프트, 계단 같은 수직 공간으로 정의될 수 있습니다.
