検査を作成する

役割を持つプロジェクトメンバー:管理者や共同研究者は、2つのアセット間でスキャンとBIMの偏差検査を行うシーンを作成できます。検査は、計画状態と竣工時の状態の間の偏差分析結果を示します。

検査を作成するための前提条件は以下の通りです:

• 2つのアセットは、1つのポイントクラウド(LAS、E57、LGSx、B2G)と1つのモデル(IFC、RVT)です。

• 2つのアセットは連携しています

両方のアセットが同じユーザー定義座標系(UCS)上でジオリファレンスされている場合、手作業は不要です。もしアセットのうち1つだけ、またはどちらもジオリファレンスされていない場合は、ガイド付きワークフローに従ってそれらを合わせます: 視覚的な比較シーンの作成.

新しい検査を作成する

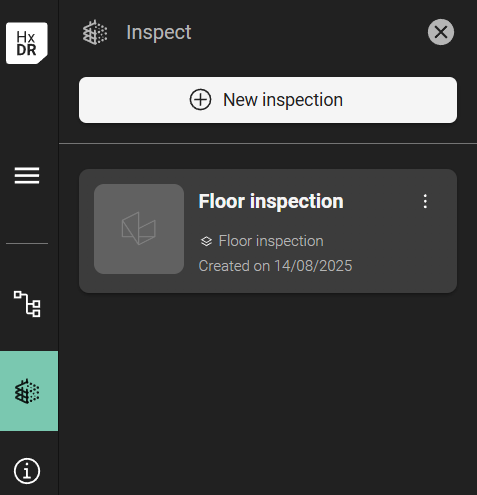

1. ナビゲーションバーに「検査」タブがあります:

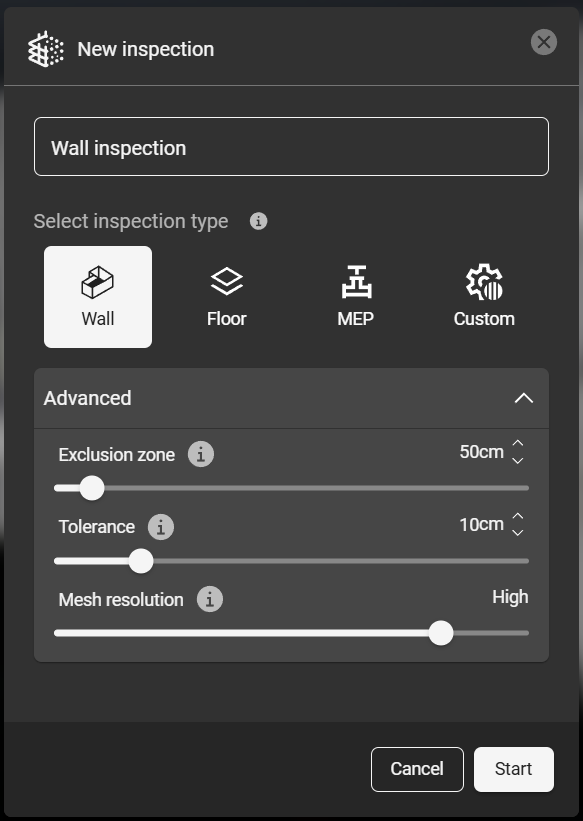

2. 「新しい検査」コマンドをクリックするとダイアログが開きます。検査に名前をつけましょう。

3. 検査パラメータを選んで「開始」をクリックします。壁、床、MEPシナリオには推奨されるデフォルトのパラメータとカスタム設定があります。高度なパラメータは手動で調整可能です:

   1. 排除区域 - この範囲外のポイントは検査分析から除外され、誤差を排除します。

   2. 許容差 - 設計モデル(BIM)と竣工時の条件(ポイントクラウド)との間の許容される偏差範囲。また、解析結果を見る際にも公差を動的に調整できます。

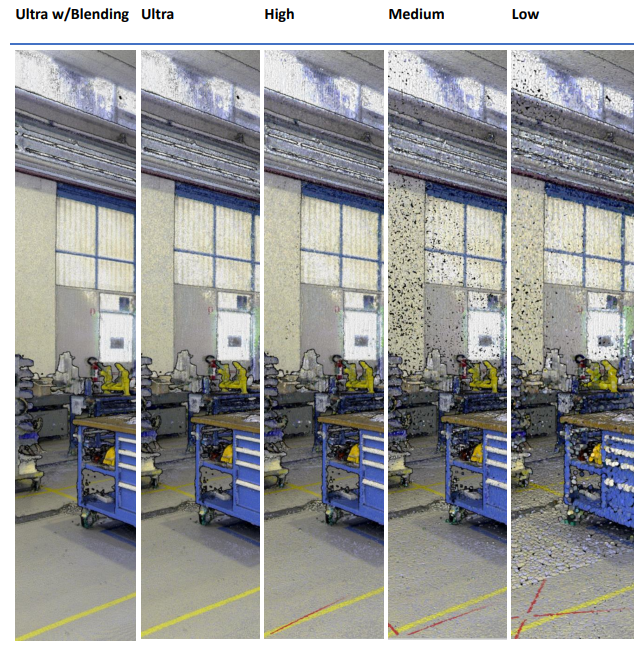

   3. メッシュ解像度 - 三角分割メッシュの詳細と精度のレベル。高解像度メッシュはより詳細な結果を得られないかもしれませんが、ポリゴンの数が多いためロード(レンダリング)、ナビゲーションなどが遅くなります。これは必ずしも必要でない場合もあります。

注: 排除区域とメッシュ解像度パラメータは、各検査ごとに恒久的に設定されます。検査分析が完了した後にこれらの値を変更するには、新たな検査を行う必要があります。

ただし、検査結果を閲覧しながら許容差パラメータを動的に編集できます。偏差値は生成されたメッシュにマッピングされますが、偏差値を表す色は直接メッシュにテクスチャ付けされません。

3. 分析が完了すると、その検査結果が自動的にシーンビューで開きます。偏差値は新しいメッシュにマッピングされます。

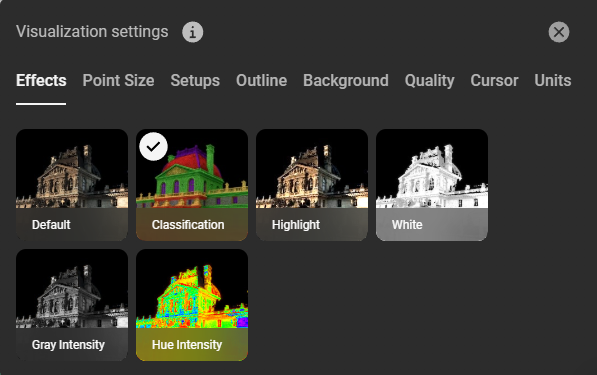

   1. マウスをInspectionメッシュに合わせると、定量された偏差値が表示されます(Aligned GroupのEffects設定でオンにする必要があるかもしれません)。

4. オプション:左サイドバー下部の「編集」を選択して、許容範囲の値やカラーマップスタイル(希望する場合)を調整してください。値はカラーマップバーのスライダーやテキストフィールド内のテキスト値を編集することで調整できます。

   1. カラーマップでは、「グラデーション」、「オーバー/アンダー」、「レンジ」スタイルから選びます。

      1. 勾配はデフォルトモードで、低公差と高公差を調整できます(デフォルトの低閾値と高閾値はステップ3の許容パラメータをプラス/マイナス範囲として使います。例えば、ステップ3で「10 cm」を許容範囲に選んだ場合、低い許容差値は-10 cm、高い許容差値は+10 cmとなります)。

      2. オーバー/アンダーは排除区域の範囲内に閾値を設定します。閾値は、すべての逸脱がタグ付けや調査などの目的で注目される単一の値です。使用する場合は、プロジェクトの要件に基づいてこの値を選択すべきです。例えば、正方向での5cmを超える偏差のみが調査対象であり、その場合閾値は+5cmに設定できます。

      3. レンジは勾配と同様に低い許容差と高い許容差を設定します。しかし、範囲外の値は勾配なしに許容範囲を下回るか上回る絶対的な解釈を受けます。

5. 保存された検査は、左のナビゲーションバーから「検査」タブを選択することでいつでも確認できます。
