RealityCloud Studio에서 시각적 비교 장면 만들기

1. 장면에서 결합하려는 자산으로 이동하여 확인란을 활성화하여 선택합니다. 자산은 동일한 프로젝트에 있어야 합니다.

일치하는 자산의 위치를 가능한 한 간단하게 만들기 위해 프로젝트 내에서 자산에 대한 폴더를 만드는 것이 좋습니다.

2. 클릭 도구 그러면 시각적 비교 장면.

또는 빠른 접근 기능을 클릭할 수도 있습니다 시각적 비교 화면 오른쪽 아래에 나타나는 버튼입니다.

3. 적절한 수의 자산을 선택하고 클릭하세요 다음.

현재는 한 번에 두 개의 에셋만 비교할 수 있습니다.

4. 장면 이름 짓고 클릭하기 장면 만들기.

5. 두 자산의 나란히 보기에 배치됩니다.

화면 상단에 워크플로 내의 진행 상황이 표시됩니다.

화면 하단에 현재 단계에 대한 지침이 표시됩니다.

6. 모델과 포인트 클라우드 모두에서 일치하는 별개의 점을 식별합니다. 각 자산을 독립적으로 이동, 회전 및 확대하여 원하는 지점의 방향을 지정할 수 있습니다.

확대 창에는 정확한 선택을 돕기 위해 커서의 클로즈업 뷰가 표시됩니다.

7. 먼저 각 자산의 공통 지점을 선택합니다. 정확한 정렬을 위해서는 정확한 포인트 피킹이 중요합니다.

점을 선택하면 마커가 배치됩니다. 두 에셋의 포인트를 조정할 수 있습니다.

고르다 다음.

8. 수평으로 멀리 떨어진 지점을 식별하고 각 노드에서 지점 선택 과정을 반복합니다.

고르다 다음.

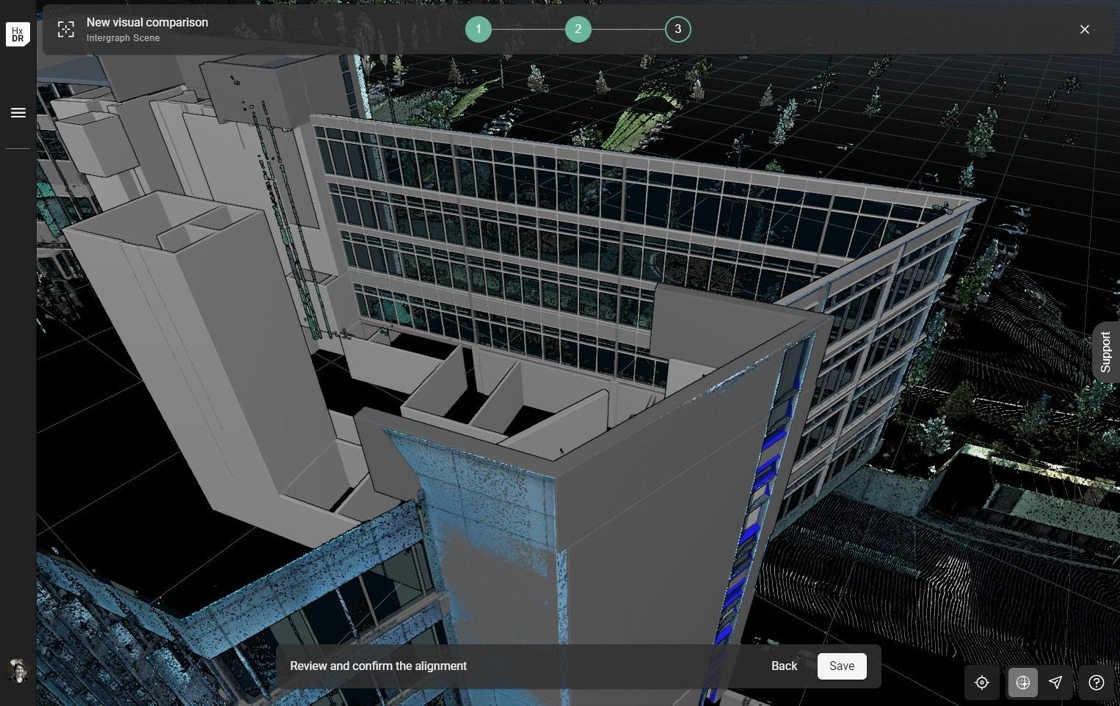

9. 정렬 내의 다양한 위치에서 두 노드를 육안으로 검사하여 정렬을 검토합니다. 점과 모형이 혼합된 영역을 보고 싶을 것입니다.

조정 화살표를 사용하여 정렬을 더 세분화하거나 결과가 만족스럽지 않은 경우 처음부터 정렬을 다시 실행할 수 있습니다.

10. 수동 정렬 단계를 마친 후에는 자동 정렬 리얼리티 캡처 스캔을 BIM 모델과 완벽하게 정렬하는 버튼을 누르세요.

11. 고르다 구해내다 정렬을 완성하기 위해서였다.

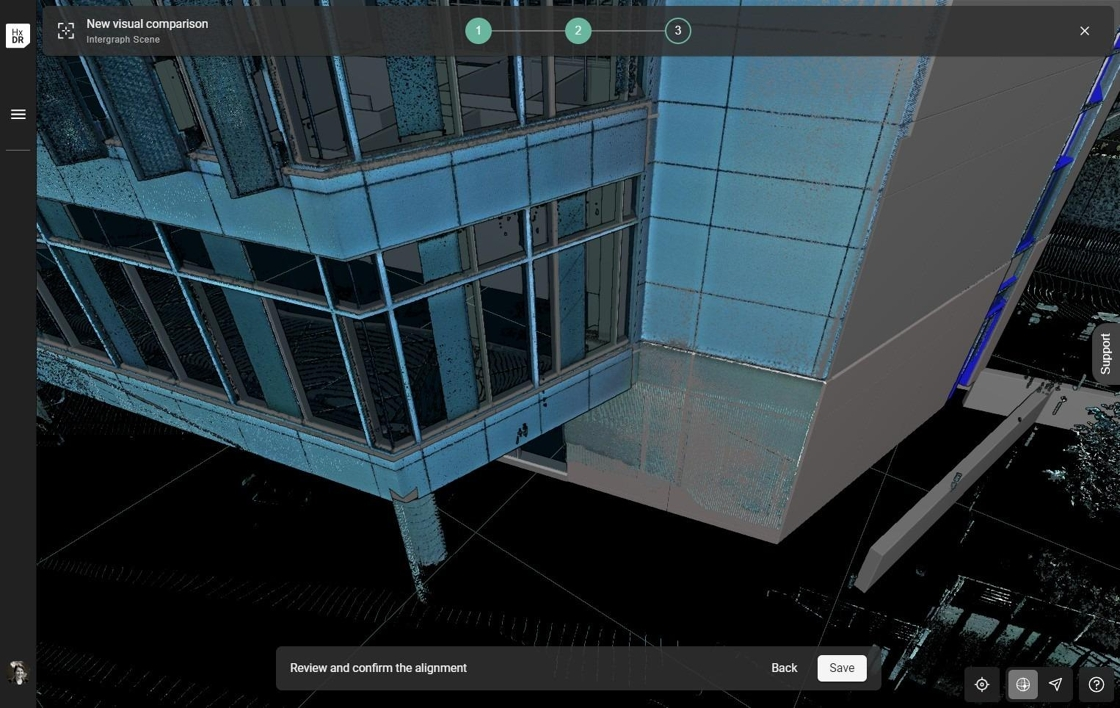

11. 정렬이 완료되면 모델 또는 포인트 클라우드의 시각화를 조정하여 정렬을 더 잘 볼 수도 있습니다.

정렬을 철저히 검사하기 위해 표준 회색 모델 색상에서 대비가 더 높은 색상으로 전환하는 것이 좋습니다.

a. 선택 자산.

b. 고르다 효과.

c. 선택 해제 부모 노드로부터 상속 상자.

d. 선택 색.

e. 원하는 색상을 선택합니다.
