검사 생성

역할: 관리자나 협업자가 두 자산 간 스캔과 BIM 편차 검사를 통해 씬을 생성할 수 있습니다. 검사는 계획된 조건과 건설 당시 조건 간의 편차 분석 결과를 보여줍니다.

검사를 작성하기 위한 전제 조건은 다음과 같습니다:

• 두 자산은 하나(1) 포인트 클라우드(LAS, E57, LGSx, B2G)와 한 (1) 모델(IFC, RVT)입니다.

• 두 자산은 정렬되어 있습니다

두 자산이 동일한 사용자 정의 좌표계(UCS)에서 지리참조를 수행한다면, 먼저 수작업이 필요하지 않습니다. 만약 에셋 중 하나만 또는 둘 다 지리참조가 되어 있지 않다면, 가이드 워크플로우를 따라 서로 정렬하세요: 시각적 비교 장면 만들기.

새로운 검사 생성

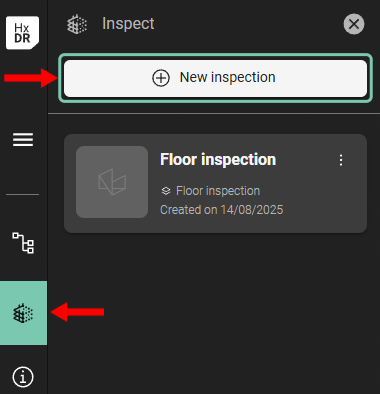

1. 내비게이션 바에 "검사" 탭이 있습니다:

2. "새 검사" 명령을 클릭하면 대화 상자가 열립니다. 검사에 이름을 붙이세요.

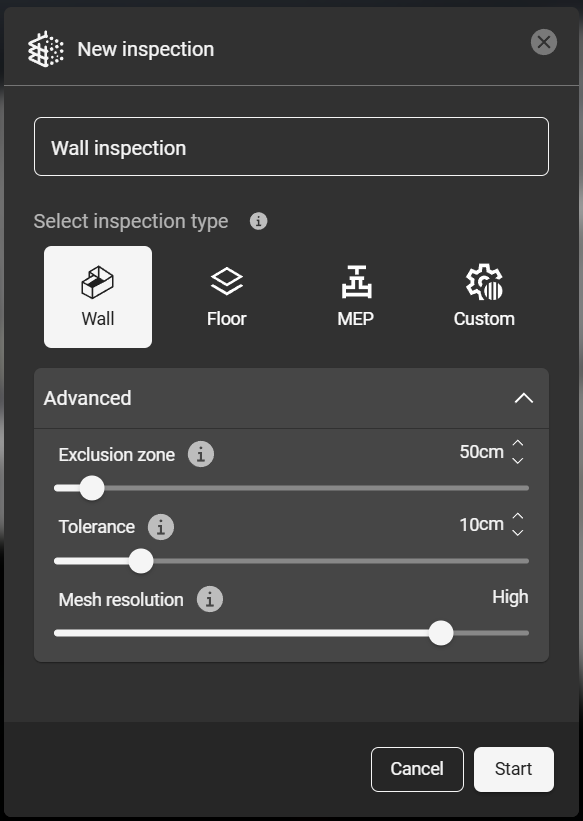

3. 검사 매개변수를 선택하고 "시작"을 클릭하세요. 벽, 바닥, MEP 시나리오에 대한 권장 기본 매개변수와 커스텀 설정이 있습니다. 고급 매개변수는 수동으로 조정할 수 있습니다:

   1. 배제 구역 - 이 범위를 벗어난 지점은 검사 분석에서 제외되어 잠재적인 오류를 제거합니다.

   2. 허용오차 - 설계 모델(BIM)과 시공 상태(포인트 클라우드) 사이의 허용 가능한 편차 범위. 분석 결과를 볼 때 허용오차는 동적으로 조정할 수도 있습니다.

   3. 메시 해상도 - 삼각측량된 메쉬의 세부 수준과 정밀도입니다. 고해상도 메쉬는 더 세밀한 결과를 내지 못할 수 있지만, 많은 폴리곤 때문에 로드(렌더링), 탐색 등이 느려질 수 있습니다. 이는 꼭 필요하지 않을 수도 있습니다.

참고: 배제 구역과 메시 해상도 매개변수는 각 개별 검사에 대한 영구 설정입니다. 검사 분석이 완료된 후 이 값을 변경하려면 새로운 검사를 해야 합니다.

하지만 검사 결과를 볼 때 허용오차 매개변수를 동적으로 편집할 수 있습니다. 편차 값은 결과 메쉬 기반으로 매핑되지만, 편차 값을 나타내는 색상은 메쉬에 직접 텍스처링되지 않습니다.

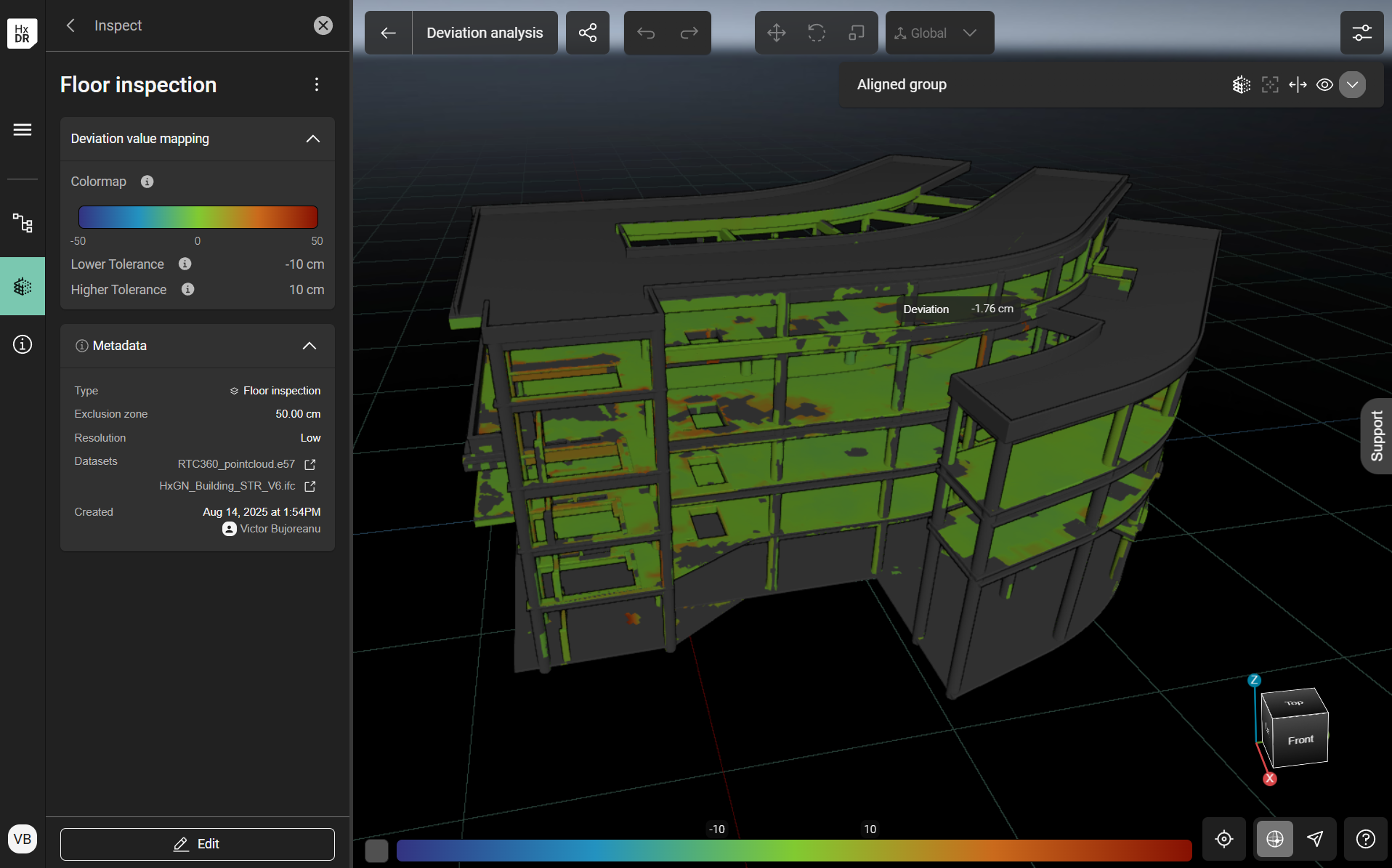

3. 분석이 완료되면 결과적으로 검사가 씬 뷰에서 자동으로 열립니다. 편차 값은 새 메시에 매핑됩니다.

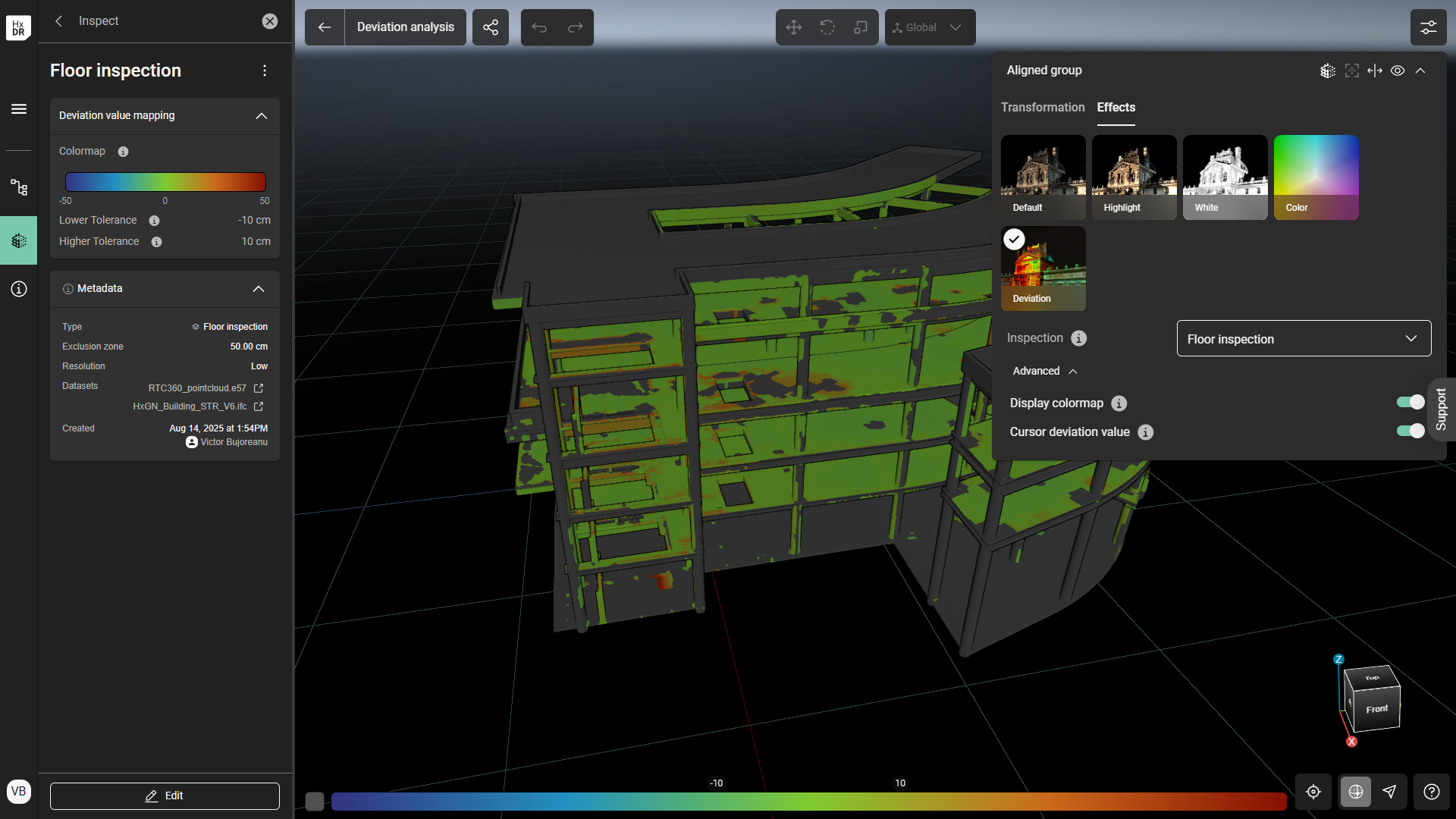

   1. 마우스를 Inspection 메시 위에 올리면 정량화된 편차 값이 표시됩니다(Aligned Group의 Effects 설정에서 이 기능을 켜야 할 수도 있습니다).

4. 선택 사항: 왼쪽 사이드바 하단의 "편집"을 선택하여 허용 오차와 색상맵 스타일을 조정하세요(원한다면). 컬러 맵 바의 슬라이더로 값을 조정하거나 텍스트 필드의 텍스트 값을 편집하여 조정할 수 있습니다.

   1. 컬러맵은 "그라데이션", "오버/언더" 또는 "범위" 스타일 중에서 선택하세요.

      1. 그라디언트는 기본 모드로, 사용자가 하하 및 높은 허용오차를 조절할 수 있게 해줍니다(기본 하락값과 높은 임계값은 3단계의 허용 오차 매개변수를 플러스/마이너스 범위로 사용합니다; 즉, 3단계에서 "10 cm"를 허용 오차로 선택하면 낮은 허용 오차값은 -10 cm, 높은 허용 오차는 +10 cm가 됩니다).

      2. 오버/언더는 배제 구역 범위 내에서 임계값을 설정합니다. 임계값은 모든 편차가 태그/조사 등에서 주목할 만한 단일 값입니다. 이 값을 사용할 경우, 프로젝트 요구사항에 따라 선택되어야 하며; 예를 들어, 양의 방향으로 5cm 이상의 편차만 조사할 수 있으며, 이 경우 임계값은 +5 cm로 설정할 수 있습니다.

      3. Range는 Gradient와 비슷하게 낮은 공차와 높은 공차를 설정합니다. 하지만 범위 밖의 값은 절대 해석을 받으며, 경배 없이 허용 오차보다 낮거나 초과하는 값입니다.

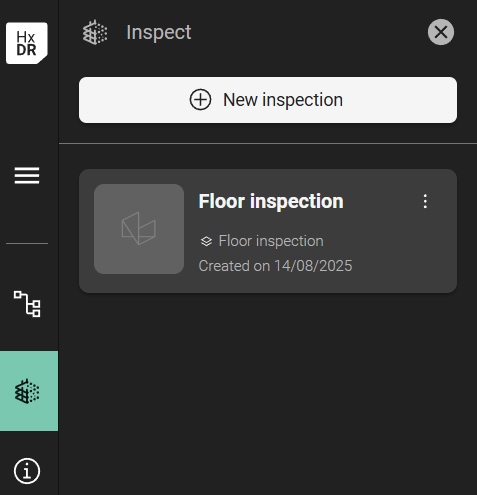

5. 저장된 검사는 왼쪽 내비게이션 바에서 검사 탭을 선택하면 언제든지 찾을 수 있습니다.
