검사 생성

역할이 있는 프로젝트 구성원: 관리자 또는 공동 작업자는 두 자산 간의 스캔 대 BIM 편차 검사가 있는 장면을 만들 수 있습니다. 검사는 계획된 조건과 준공 상태 간의 편차 분석 결과를 보여줍니다.

검사를 생성하기 위한 전제 조건은 다음과 같습니다.

• 두 자산은 포인트 클라우드 1개(LAS, E57, LGSx, B2G)와 모델 1개(IFC, RVT)입니다.

• 두 자산이 정렬되어 있습니다.

두 자산이 동일한 사용자 정의 좌표계(UCS)에서 지리참조를 수행한다면, 먼저 수작업이 필요하지 않습니다. 만약 에셋 중 하나만 또는 둘 다 지리참조가 되어 있지 않다면, 가이드 워크플로우를 따라 서로 정렬하세요: 시각적 비교 장면 만들기.

새 검사 생성

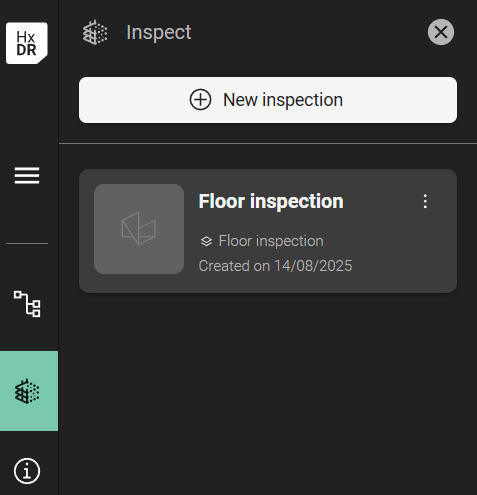

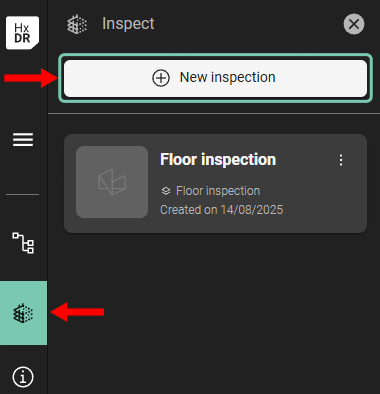

1. 탐색 모음에서 탭을 사용할 수 있습니다 - "검사":

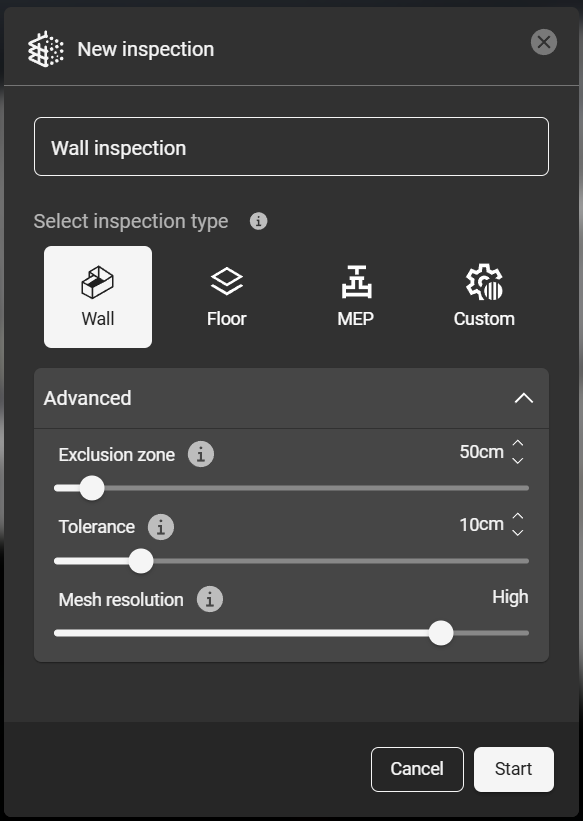

2. "새 검사" 명령을 클릭하면 대화 상자가 열립니다. 검사에 이름을 지정합니다.

3. 검사 매개변수를 선택하고 "시작"을 클릭합니다. 벽, 바닥 및 MEP 시나리오에 권장되는 기본 매개변수와 사용자 설정 설정이 있습니다. 고급 매개변수는 수동으로 조정할 수 있습니다.

   1. 제외 영역 - 이 범위를 벗어난 포인트는 잠재적인 오류를 제거하기 위해 검사 분석에서 제외됩니다.

   2. 공차 - 설계 모델(BIM)과 준공 조건(포인트 클라우드) 사이의 허용 가능한 편차 범위입니다. 공차는 분석 결과를 볼 때 동적으로 조정할 수도 있습니다.

   3. Mesh Resolution 메시 해상도 - 삼각 측량 메시의 디테일 수준과 정밀도입니다. 고해상도 메시는 더 자세한 결과를 생성하지 못할 수 있지만 필요하지 않을 수 있는 다각형 수가 많기 때문에 로드(렌더링), 탐색 등이 느려집니다.

메모: 배제 구역과 메시 해상도 매개변수는 각 개별 검사에 대한 영구 설정입니다. 검사 분석이 완료된 후 이 값을 변경하려면 새로운 검사를 해야 합니다.

하지만 검사 결과를 볼 때 허용오차 매개변수를 동적으로 편집할 수 있습니다. 편차 값은 결과 메쉬 기반으로 매핑되지만, 편차 값을 나타내는 색상은 메쉬에 직접 텍스처링되지 않습니다.

3. 결과적인 검사는 분석이 완료되면 장면 보기에서 자동으로 열립니다. 편차 값은 새 메쉬에 매핑됩니다.

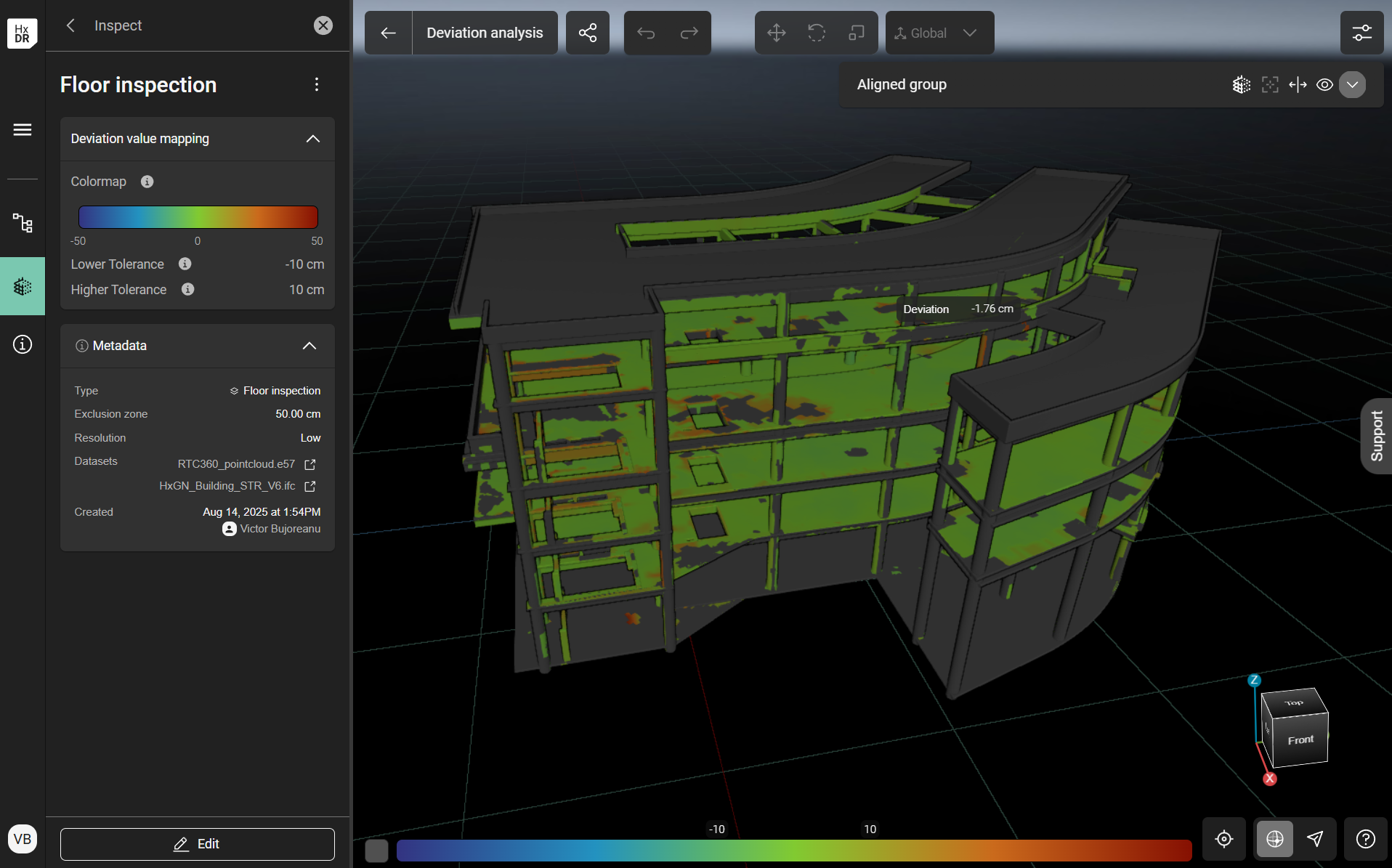

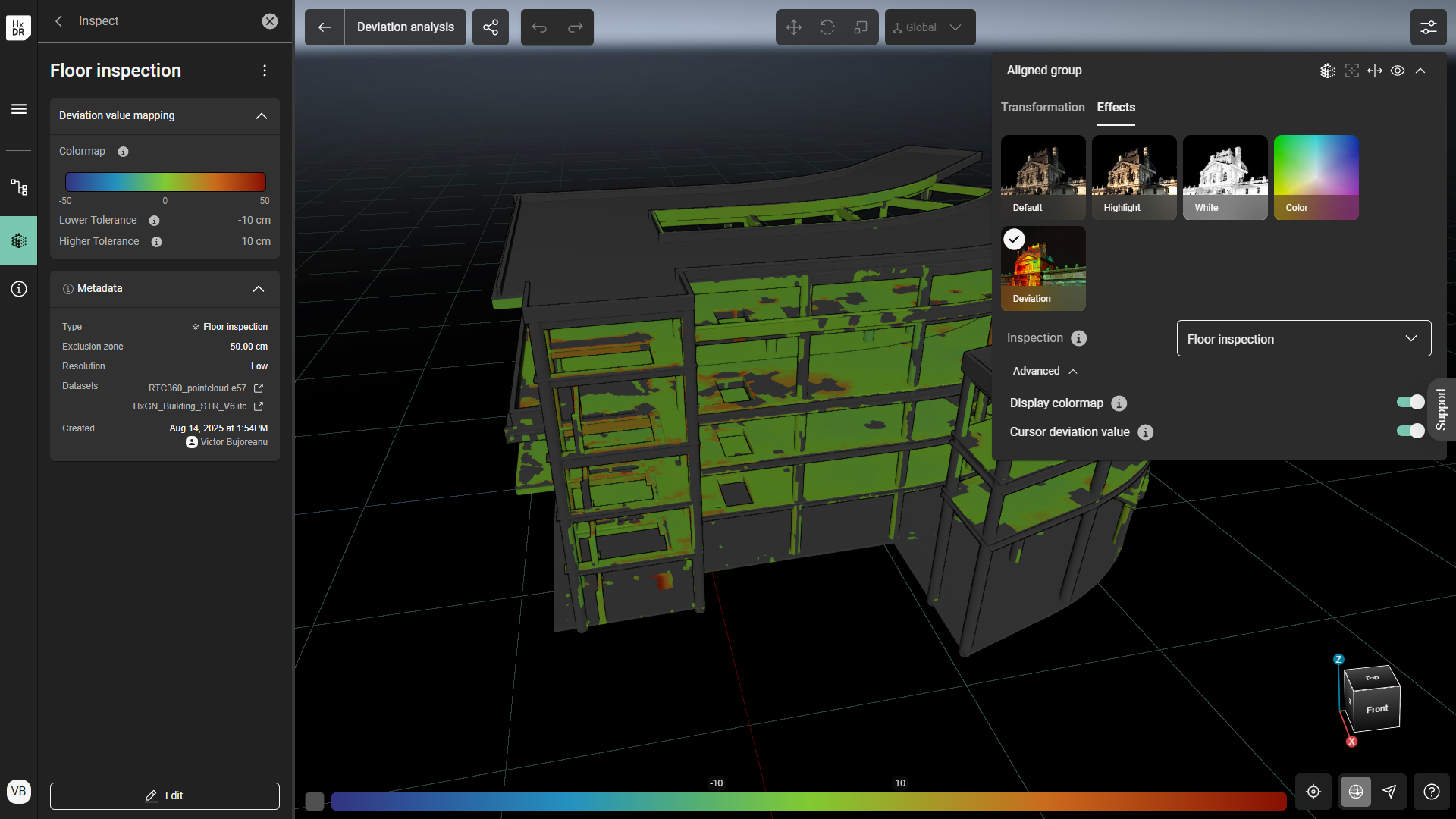

   1. 검사 메시 위에 마우스를 올려놓으면 정량화된 편차 값이 표시됩니다(정렬된 그룹의 효과 설정에서 이 값을 켜야 할 수도 있습니다).

4. 선택 사항: 왼쪽 사이드바 하단의 "편집"을 선택하여 공차 값과 컬러맵 스타일(원하는 경우)을 조정합니다. 값은 색상 맵 막대의 슬라이더를 사용하거나 텍스트 필드의 텍스트 값을 편집하여 조정할 수 있습니다.

   1. 컬러맵의 경우 "그라디언트", "오버/언더" 또는 "범위" 스타일 중에서 선택합니다.

      1. 그라디언트는 기본 모드이며 사용자가 하한 및 더 높은 공차를 조정할 수 있습니다(여기서 기본 하한 및 더 높은 임계값은 3단계의 공차 매개변수를 플러스/마이너스 범위로 사용합니다. 즉, 3단계에서 "10cm"가 공차로 선택된 경우 낮은 공차 값은 -10cm이고 더 높은 공차 값은 +10cm가 됩니다).

      2. 초과/미만은 제외 영역 범위 내에서 임계값을 설정합니다. 임계값은 모든 편차가 태그 지정/조사 등에 대해 주목할만한 것으로 간주되는 단일 값입니다. 사용하는 경우 이 값은 프로젝트 요구 사항에 따라 선택해야 합니다. 예를 들어, 양의 방향으로 5cm를 초과하는 편차만 조사할 수 있으며, 이 경우 임계값을 +5cm로 설정할 수 있습니다.

      3. 범위는 그라디언트와 유사하게 하한 공차와 더 높은 공차를 설정합니다. 그러나 범위를 벗어난 값은 절대 해석을 받게 되며, 기울기 없이 공차보다 낮거나 높습니다.

5. 저장된 검사는 왼쪽 탐색 모음에서 검사 탭을 선택하여 언제든지 찾을 수도 있습니다.
