品質検査の作成

ロールを持つプロジェクトメンバー:管理者またはコラボレーターは、2つのアセット間のスキャンとBIMの偏差検査を使用してシーンを作成できます。品質検査には、計画条件と現況の間の偏差分析の結果が表示されます。

品質検査を登録するための前提条件は次のとおりです。

• 2つのアセットは、1つの点群(LAS、E57、LGSx、B2G)と1つのモデル(IFC、RVT)です。

• 2 つのアセットが整列している

両方のアセットが同じユーザー定義座標系(UCS)上でジオリファレンスされている場合、手作業は不要です。もしアセットのうち1つだけ、またはどちらもジオリファレンスされていない場合は、ガイド付きワークフローに従ってそれらを合わせます: 視覚的な比較シーンの作成.

新規検査の作成

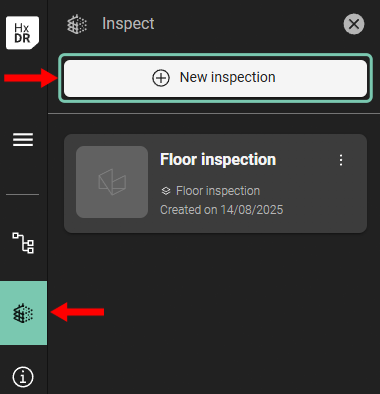

1. ナビゲーションバーのタブがあります - 「検査」:

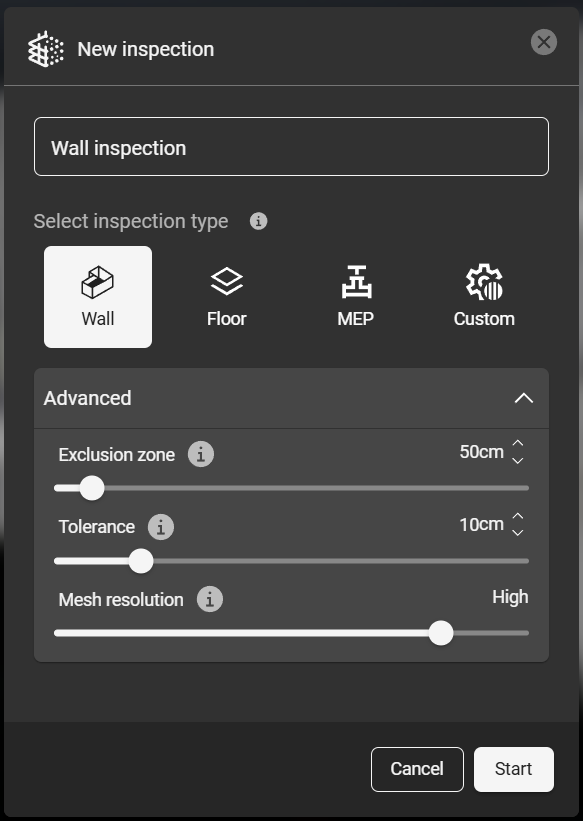

2. 「新規検査」コマンドをクリックすると、ダイアログが開きます。検査に名前を付けます。

3. 検査パラメータを選択し、「開始」をクリックします。壁、床、MEP のシナリオに推奨される既定のパラメーターと、カスタム設定があります。高度なパラメータは手動で調整できます。

   1. 除外ゾーン - この範囲外のポイントは、潜在的なエラーを排除するために検査解析から除外されます。

   2. 公差 - 設計モデル(BIM)と竣工時の状態(点群)の間の許容偏差の範囲。許容値は、解析結果を表示するときに動的に調整することもできます。

   3. メッシュ解像度 - 三角メッシュの詳細レベルと精度。高解像度のメッシュでは、より詳細な結果が得られない場合がありますが、ポリゴンの数が多いため、ロード(レンダリング)やナビゲーションなどが遅くなります。

手記： 排除区域とメッシュ解像度パラメータは、各検査ごとに恒久的に設定されます。検査分析が完了した後にこれらの値を変更するには、新たな検査を行う必要があります。

ただし、検査結果を閲覧しながら許容差パラメータを動的に編集できます。偏差値は生成されたメッシュにマッピングされますが、偏差値を表す色は直接メッシュにテクスチャ付けされません。

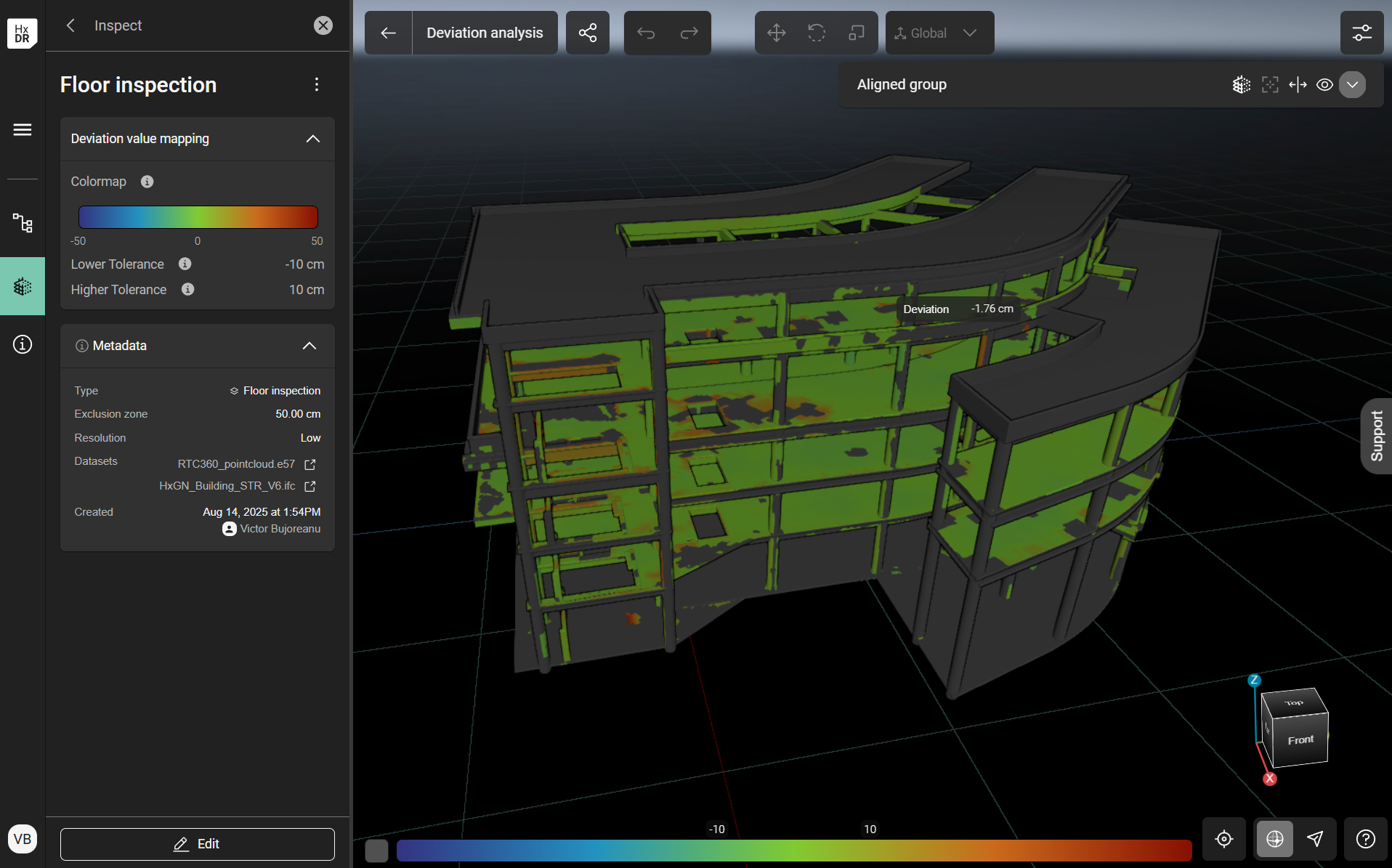

3. 結果の検査は、解析が完了するとシーンビューで自動的に開きます。偏差値は新しいメッシュにマッピングされます。

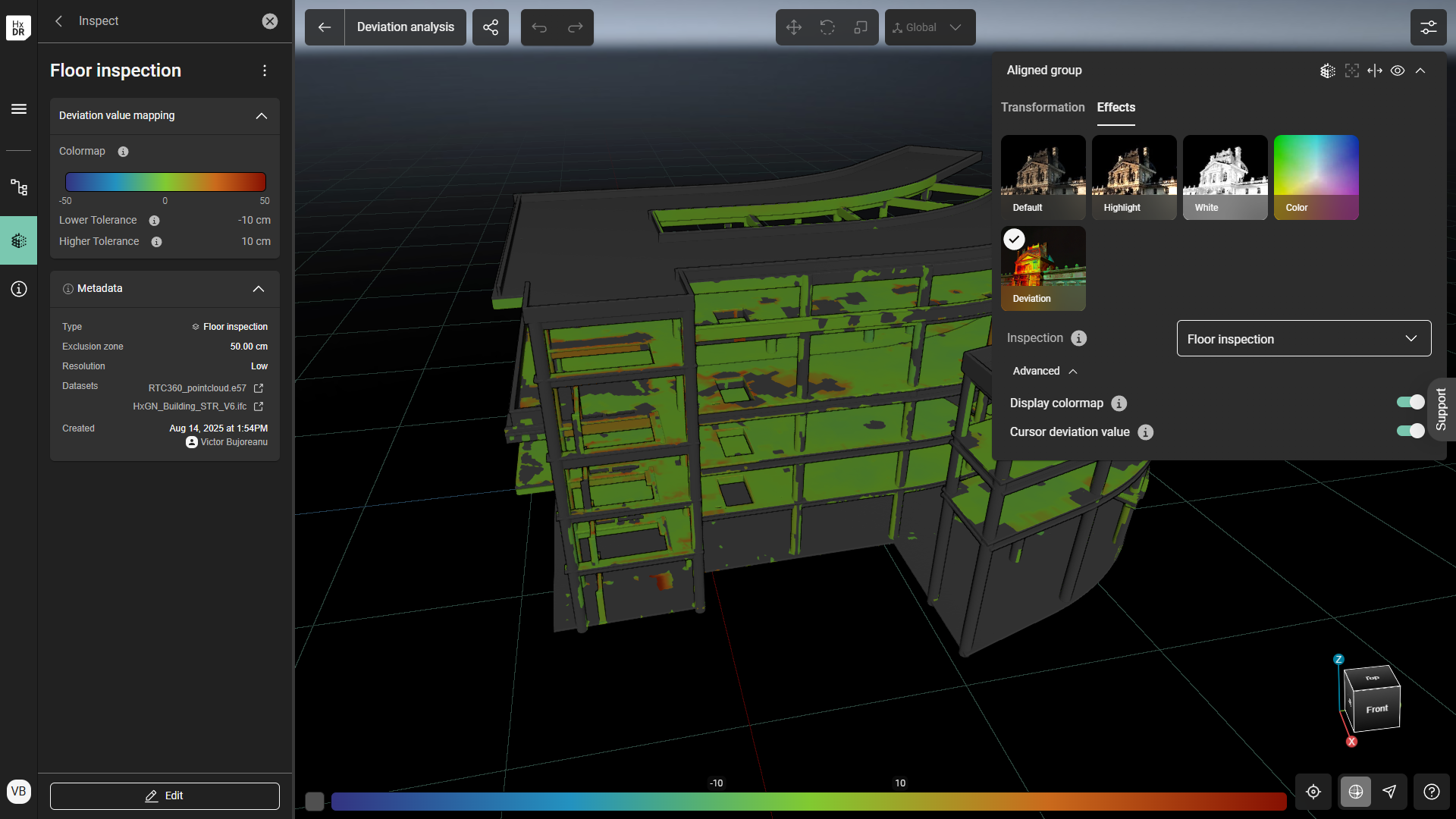

   1. インスペクションメッシュの上にマウスを置くと、定量化された偏差値が表示されます(これは、整列グループのエフェクト設定でオンにする必要がある場合があります)。

4. オプション: 左側のサイドバーの下部にある [編集] を選択して、許容値とそのカラーマップ スタイル (必要に応じて) を調整します。値は、カラーマップバーのスライダーを使用するか、テキストフィールドのテキスト値を編集して調整できます。

   1. カラーマップは、「グラデーション」、「オーバー/アンダー」、または「範囲」スタイルから選択します。

      1. グラデーションはデフォルトのモードで、ユーザーは公差の下限と上限を調整できます(デフォルトの下限と上限のしきい値は、ステップ3の公差パラメータをプラス/マイナス範囲として使用します。つまり、ステップ3で公差として「10 cm」を選択した場合、公差の下値は-10 cm、公差の上限は+10 cmになります)。

      2. [オーバー/アンダー]は、除外ゾーンの範囲内にしきい値を設定します。しきい値は、すべての逸脱がタグ付け/調査などで顕著であると見なされる単一の値です。使用する場合は、この値はプロジェクト要件に基づいて選択する必要があります。たとえば、正の方向に5cmを超える偏差のみが調査対象であり、その場合、しきい値は+5cmに設定できます。

      3. [範囲]は、グラデーションと同様に、下限と上限の許容値を設定します。ただし、範囲外の値は、勾配なしで許容値を下回るか上回る絶対的な解釈を受け取ります。

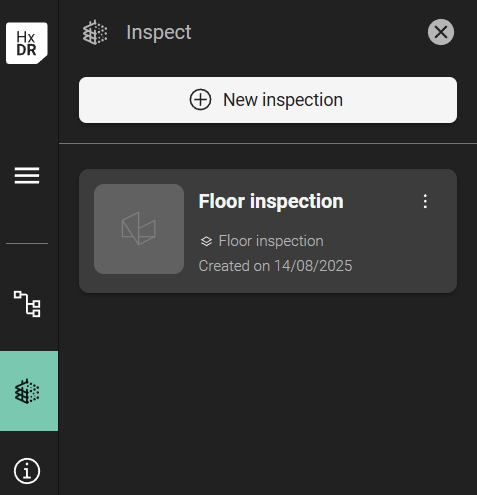

5. 保存した検査は、左側のナビゲーションバーから検査タブを選択していつでも見つけることができます。
